Wir sind Hersteller, Lieferant und Exporteur von Edelstahl, Duplexstahl, Nickellegierung, Kohlenstoffstahl und legiertem Stahl Spaten Flansche und Ringspacer Flansche von Standard oder nach Ihrer Zeichnung oder große Größen. Wir bieten eine große Auswahl an Spades und Ring-Abstandsflanschen, die in verschiedenen Sorten und Größen aus Edelstahl, Kohlenstoffstahl und legiertem Stahl erhältlich sind.
Diese SS Ring Spacer Flansche werden in einer Vielzahl von industriellen Anwendungen eingesetzt und dienen hauptsächlich zur Befestigung von Rohren. Wir sind einer der renommierten Lieferanten, Exporteur und Händler einer umfassenden Palette von Edelstahl-Ring-Spacer-Flansche, Stahl-Spaten-Flansche in Deutschland, Frankfurt, Düsseldorf, Berlin, Hamburg, München, Stuttgart Augsburg, Heidelberg Chemnitz. Blindflansche werden mit hochwertigen Materialien und Komponenten hergestellt.
Wir beziehen diese Steel Spades & Ring Spacer Flansche von gut kalkulierten Herstellern auf der ganzen Welt. Diese Ring-Spacer-Flansche werden hauptsächlich in Zementindustrien, Düngemitteln, Schiffsbauern, Zuckermühlen und Brennereien, Papierindustrien, Chemikalien, Pumpen usw. eingesetzt.
ANSI Norm - ANSI B16.5, ANSI B16.36, ANSI B16.47, ANSI B16.48, MSS SP44 |
DIN Norm - DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638, DIN 2673 |
EN Norm - EN 1092 |
BS Norm - BS 4504, BS 4504, BS1560, BS10 |

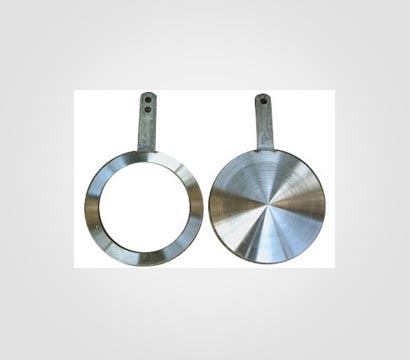

Arten - Spaten & Ringspacer Flansche |
Größe - 1/2″(15 NB) to 48″(1200 NB) |
Druckstufen - Class 150, Class 300, Class 400, Class 600, Klasse 900, Klasse 1500, Klasse 2500, PN6, PN10, PN16, PN25, PN40, PN64 usw. |
Materialien - Edelstahl, legierter Stahl, Duplex, Super Duplex, Kohlenstoffstahl, Nickellegierung, niedrige Temperatur |
Flansch-Gesichtstyp - Angehobenes Gesicht (RF), Flaches Gesicht (FF), Ringverbindung (RTJ) |
Material der Konstruktion | Standard | Grades |
rostfreier Stahl Spaten & Ringspacer Flansche | ASTM A182 , A240 | F 304, 304L, 304H, 316, 316Ti, 316H, 316L, 316LN, 309S, 309H, 310S, 310H,317, 317L, 321, 321H, 347, 347H, 201, 202, 904L |
Material der Konstruktion | Standard | Grades |
legiertem Stahl Spaten & Ringspacer Flansche | ASTM A182 | F1,F5,F9,F11,F22,F91 |
Material der Konstruktion | Standard | Grades |
Kohlenstoffstahl Spaten & Ringspacer Flansche | ASTM A105 | Gr. F42,46,52,56,60,65,70 |
Kohlenstahl-Öffnung-Flansche der niedrigen Temperatur | ASTM A350 | LF2 , LF3 |
Material der Konstruktion | Standard | Grades |
Inconel Spaten & Ringspacer Flansche | ASTM SB564, SB160, SB472, SB162 | Inconel 800 (UNS No. N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601) |
Material der Konstruktion | Standard | Grades |
Monel Spaten & Ringspacer Flansche | ASTM SB564, SB160, SB472, SB162 | Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500) |
Material der Konstruktion | Standard | Grades |
Duplex-Spaten & Ringspacer Flansche | ASTM A182, A240 | UNS F 44, F 45, F51, F 53, F 55, F 60, F 61 |
Material der Konstruktion | Standard | Grades |
Hastelloy-Spaten & Ringspacer Flansche | ASTM SB564, SB160, SB472, SB162 | Hastelloy C 276 (UNS No. N10276), Alloy 20 (UNS No. N08020) |
Material der Konstruktion | Standard | Grades |
Nickellegierung Spaten & Ringspacer Flansche | ASTM SB564, SB160, SB472, SB162 | Nickel 200 (UNS No. N02200), Nickel 201 (UNS No. N02201) |
Material der Konstruktion | Standard | Grades |
Kupferlegierungs-Spaten & Ringspacer Flansche | ASTM SB 61 , SB62 , SB151 , SB152 | UNS No. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS No. C 10100, 10200, 10300, 10800, 12000, 12200, |

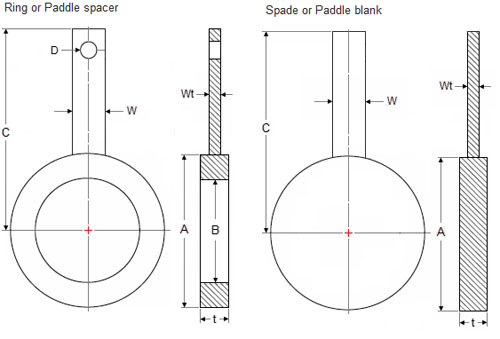

Klasse 150
NPS | Outside Ø A |
Inside Ø B |
Center to End C |
Thickness t |
Handle Width W |
1/2 | 45 | 16 | 126 | 3 | 32 |
3/4 | 54 | 21 | 131 | 3 | 32 |
1 | 64 | 27 | 136 | 3 | 32 |
1¼ | 73 | 42 | 145 | 6.4 | 32 |
1½ | 83 | 48 | 145 | 6.4 | 32 |
2 | 102 | 61 | 155 | 6.4 | 32 |
2½ | 107 | 73 | 170 | 6.4 | 32 |
3 | 133 | 89 | 170 | 6.4 | 32 |
3½ | 159 | 102 | 202 | 9.7 | 38 |
4 | 172 | 114 | 202 | 9.7 | 38 |
5 | 194 | 141 | 225 | 9.7 | 38 |
6 | 219 | 168 | 225 | 12.7 | 38 |
8 | 276 | 219 | 267 | 12.7 | 38 |
10 | 337 | 273 | 322 | 15.7 | 44 |
12 | 406 | 324 | 357 | 19.1 | 44 |
14 | 448 | 356 | 378 | 19.1 | 44 |
16 | 511 | 406 | 410 | 22.4 | 44 |
18 | 546 | 457 | 427 | 25.4 | 51 |
20 | 603 | 508 | 455 | 28.4 | 51 |
24 | 714 | 610 | 512 | 31.8 | 51 |
NPS | Outside Ø A |
Inside Ø B |
Center to End C |
Thickness t |
Handle Width W |
Klasse 300
NPS | Outside Ø A |
Inside Ø B |
Center to End C |
Thickness t |
Handle Width W |
1/2 | 51 | 16 | 129 | 6.4 | 32 |
3/4 | 64 | 21 | 136 | 6.4 | 32 |
1 | 70 | 27 | 139 | 6.4 | 32 |
1¼ | 79 | 42 | 150 | 6.4 | 32 |
1½ | 92 | 48 | 150 | 6.4 | 32 |
2 | 108 | 61 | 158 | 9.7 | 32 |
2½ | 127 | 73 | 177 | 9.7 | 32 |
3 | 146 | 89 | 177 | 9.7 | 32 |
3½ | 162 | 102 | 205 | 12.7 | 38 |
4 | 178 | 114 | 205 | 12.7 | 38 |
5 | 213 | 141 | 240 | 15.7 | 38 |
6 | 248 | 168 | 240 | 15.7 | 38 |
8 | 305 | 219 | 281 | 22.4 | 38 |
10 | 359 | 273 | 333 | 25.4 | 44 |
12 | 419 | 324 | 363 | 28.4 | 44 |
14 | 483 | 356 | 395 | 31.8 | 44 |
16 | 536 | 406 | 422 | 38.1 | 44 |
18 | 594 | 457 | 450 | 41.1 | 51 |
20 | 651 | 508 | 480 | 44.5 | 51 |
24 | 772 | 610 | 540 | 50.8 | 51 |
NPS | Outside Ø A |
Inside Ø B |
Center to End C |
Thickness t |
Handle Width W |
Klasse 600
NPS | Outside Ø A |
Inside Ø B |
Center to End C |
Thickness t |
Handle Width W |
1/2 | 51 | 16 | 129 | 6.4 | 32 |
3/4 | 64 | 21 | 136 | 6.4 | 32 |
1 | 70 | 27 | 139 | 6.4 | 32 |
1¼ | 79 | 37 | 150 | 9.7 | 32 |
1½ | 92 | 43 | 150 | 9.7 | 32 |
2 | 108 | 55 | 158 | 9.7 | 32 |
2½ | 127 | 67 | 177 | 12.7 | 32 |
3 | 146 | 83 | 177 | 12.7 | 32 |
3½ | 159 | 96 | 211 | 15.7 | 38 |
4 | 191 | 108 | 211 | 15.7 | 38 |
5 | 238 | 135 | 248 | 19.1 | 38 |
6 | 264 | 162 | 248 | 22.4 | 38 |
8 | 318 | 212 | 288 | 28.4 | 38 |
10 | 397 | 265 | 352 | 35.1 | 44 |
12 | 454 | 315 | 381 | 41.1 | 44 |
14 | 489 | 346 | 398 | 44.5 | 44 |
16 | 562 | 397 | 435 | 50.8 | 44 |
18 | 610 | 448 | 459 | 53.8 | 51 |
20 | 679 | 497 | 493 | 63.5 | 51 |
24 | 787 | 597 | 547 | 73.2 | 51 |
NPS | Outside Ø A |
Inside Ø B |
Center to End C |
Thickness t |
Handle Width W |
Klasse 900
NPS | Outside Ø A |
Inside Ø B |
Center to End C |
Thickness t |
Handle Width W |
1/2 | 60 | 16 | 134 | 6.4 | 32 |
3/4 | 67 | 21 | 137 | 6.4 | 32 |
1 | 76 | 27 | 142 | 6.4 | 32 |
1¼ | 86 | 37 | 151 | 9.7 | 32 |
1½ | 95 | 43 | 151 | 9.7 | 32 |
2 | 140 | 55 | 174 | 12.7 | 32 |
2½ | 162 | 67 | 186 | 12.7 | 32 |
3 | 165 | 83 | 186 | 15.7 | 32 |
4 | 203 | 108 | 217 | 19.1 | 38 |
5 | 244 | 135 | 259 | 22.4 | 38 |
6 | 286 | 162 | 259 | 25.4 | 38 |
8 | 356 | 212 | 307 | 35.1 | 38 |
10 | 432 | 265 | 370 | 41.1 | 44 |
12 | 495 | 315 | 401 | 47.8 | 44 |
14 | 518 | 346 | 412 | 53.8 | 44 |
16 | 572 | 397 | 440 | 60.5 | 44 |
18 | 635 | 448 | 471 | 66.5 | 51 |
20 | 696 | 497 | 501 | 73.2 | 51 |
24 | 835 | 597 | 571 | 88.9 | 51 |
NPS | Outside Ø A |
Inside Ø B |
Center to End C |
Thickness t |
Handle Width W |
Klasse 1500
NPS | Outside Ø A |
Inside Ø B |
Center to End C |
Thickness t |
Handle Width W |
1/2 | 61 | 16 | 135 | 6.4 | 32 |
3/4 | 67 | 21 | 137 | 9.7 | 32 |
1 | 76 | 27 | 142 | 9.7 | 32 |
1¼ | 86 | 35 | 151 | 9.7 | 32 |
1½ | 95 | 41 | 151 | 12.7 | 32 |
2 | 140 | 53 | 174 | 12.7 | 32 |
2½ | 162 | 63 | 190 | 15.7 | 32 |
3 | 172 | 78 | 190 | 19.1 | 32 |
4 | 206 | 102 | 219 | 22.4 | 38 |
5 | 251 | 128 | 256 | 28.4 | 38 |
6 | 279 | 154 | 256 | 35.1 | 38 |
8 | 349 | 203 | 303 | 41.1 | 38 |
10 | 432 | 255 | 370 | 50.8 | 44 |
12 | 518 | 303 | 412 | 60.5 | 44 |
14 | 575 | 333 | 442 | 66.5 | 44 |
16 | 638 | 381 | 472 | 76.2 | 44 |
18 | 702 | 429 | 504 | 85.9 | 51 |
20 | 752 | 478 | 530 | 95.3 | 51 |
24 | 899 | 575 | 603 | 111.3 | 51 |
NPS | Outside Ø A |
Inside Ø B |
Center to End C |
Thickness t |
Handle Width W |
Klasse 2500
NPS | Outside Ø A |
Inside Ø B |
Center to End C |
Thickness t |
Handle Width W |
1/2 | 67 | 16 | 137 | 9.7 | 32 |
3/4 | 73 | 21 | 140 | 9.7 | 32 |
1 | 83 | 27 | 145 | 9.7 | 32 |
1¼ | 102 | 35 | 161 | 12.7 | 32 |
1½ | 114 | 41 | 161 | 15.7 | 32 |
2 | 143 | 53 | 175 | 15.7 | 32 |
2½ | 165 | 63 | 201 | 19.1 | 32 |
3 | 194 | 78 | 201 | 22.4 | 32 |
4 | 232 | 102 | 232 | 28.4 | 38 |
5 | 276 | 128 | 273 | 35.1 | 38 |
6 | 314 | 154 | 273 | 41.1 | 38 |
8 | 384 | 198 | 321 | 53.8 | 38 |
10 | 473 | 248 | 390 | 66.5 | 44 |
12 | 546 | 289 | 427 | 79.2 | 44 |
NPS | Outside Ø A |
Inside Ø B |
Center to End C |
Thickness t |
Handle Width W |
Anmerkungen:
Die Abmessungen sind in Millimeter angegeben, sofern nicht anders angegeben.
Spatengriffe müssen fest und ohne Öffnungen sein.
Ringabstandshalter müssen ein einzelnes Durchgangsloch am Ende des Griffs haben. Der Bohrungsdurchmesser darf nicht weniger als 12 mm betragen.
Wt = Die Dicke des Griffs sollte mindestens 6 mm betragen oder gleich der Dicke (t), wenn sie kleiner als 6 mm ist.
Spaten und Ringspacer sollten aus einer für ASME B31.3 zugelassenen Platte oder Schmiedespezifikation hergestellt werden, die im Wesentlichen die gleiche chemische Zusammensetzung wie die zugehörigen Flansche und Rohrleitungen aufweist.
Pads und Distanzringe nach ASME B16.48 können für die Montage zwischen ASME B16.5 Flanschen verwendet werden
Je nach Kundenspezifikation können einige Dimensionen von denen auf dieser Seite abweichen.
