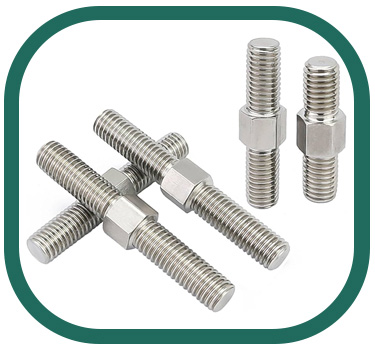

Die Edelstahl 304 Stiftschraube wird aus einer Legierung mit 18 % Chrom und 8 % Nickel gefertigt, was ihr eine hervorragende passive Schutzschicht verleiht, die selbst in feuchten, oxidierenden und leicht sauren Umgebungen dauerhaft stabil bleibt.

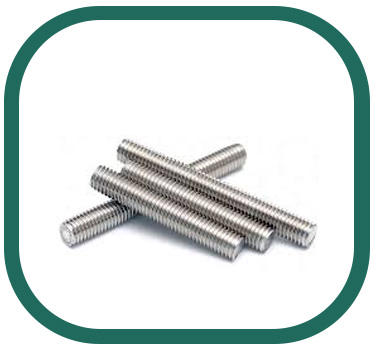

Als Vollgewindebauteil bietet die UNS S30400 Vollgewindestange maximale Flexibilität beim Zuschnitt auf kundenspezifische Längen und ermöglicht durch ihre durchgehende Gewindestruktur eine optimale Kraftverteilung über die gesamte Einspannlänge. Besonders im Apparate- und Sondermaschinenbau ist diese Eigenschaft unverzichtbar, da individuelle Einbaumaße häufig von Standardlängen abweichen und präzise Anpassungen ohne Werkstoffkompromisse erforderlich sind.

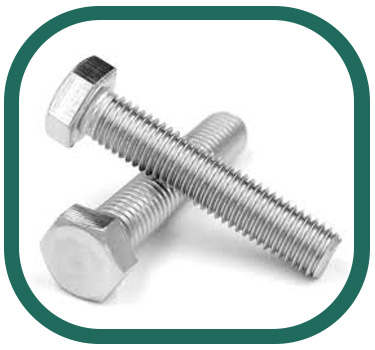

Die V2A Verbindungselementen umfassen als Oberbegriff für den Werkstoff 1.4301 ein vollständiges Sortiment aus Schrauben, Muttern, Scheiben und Sonderprofilen, das sämtliche Montageanforderungen von der einfachen Konstruktionsverbindung bis hin zur komplexen Anlagenmontage abdeckt und dabei stets reproduzierbare Werkstoffgüte gewährleistet.

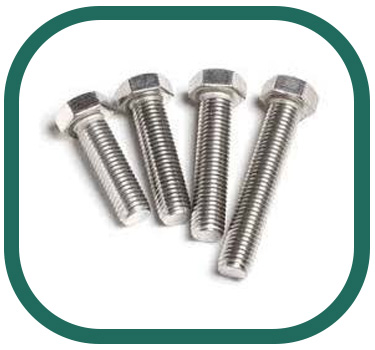

Die Werkstoff 1.4301 Maschinenschraube wird nach präzisen Fertigungstoleranzen hergestellt und erfüllt die Anforderungen der EN ISO 4762, DIN 931 sowie weiterer internationaler Normen, die in der Feinwerktechnik, im Gerätebau und in der Automatisierungstechnik verbindlich vorgeschrieben sind. Ihre gleichmäßige Gewindeausführung und definierte Kopfgeometrie garantieren sichere Anzugsmomente und verhindern Gewindebeschädigungen bei der maschinellen Montage in der Serienfertigung. Mit genormten Schlüsselweiten und präziser Sechskantgeometrie ermöglicht die Stahl 1.4301 Sechskantschraube eine effiziente und drehmomentgenaue Montage mit handelsüblichen Werkzeugen, was sie zur bevorzugten Wahl in der industriellen Großserienfertigung sowie im Anlagen- und Rohrleitungsbau macht.

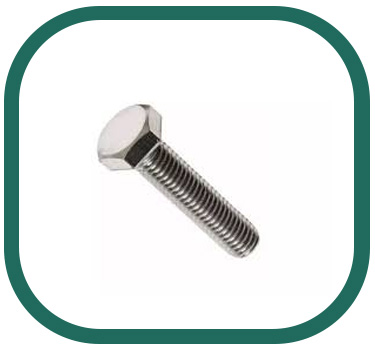

Für internationale Projekte mit nordamerikanischen Normanforderungen liefert die AISI 304 Außensechskantschraube vollständige Konformität mit ASTM F593 und ANSI-Standards und wird mit lückenlosen Materialzertifikaten nach EN 10204 3.1 sowie Third-Party-Inspektionsnachweisen ausgeliefert, die in global ausgeschriebenen Projekten zwingend gefordert werden
Werkstoff 1.4301 Sechskantschraube Spezifikation
| ASTM-Normen | ASTM A193 / ASME SA193 |
|---|---|
| Fertigungsnorm | ASME B18 2.2 und ASME B18 2.1 |
| Größenbereich | M3 bis M100 / 3 mm bis 100 mm |
| Gewindeart | Metrisch, UNC, UNF, BSW |
| Herstellungsverfahren | Kaltgeschmiedet, warmgeschmiedet, CNC-bearbeitet |
| Oberflächenbeschaffenheit | Blank, poliert, PTFE-beschichtet |
| Temperaturbeständigkeit | 870°C |
| Elektrischer Widerstand | 0.72 µΩ·m |
| Oberflächenbehandlung | Gebürstete, walzblanke und polierte Oberfläche |
| Werksprüfzeugnis (MTC) | EN 10204/3.1B |
Merkmale der Sechskantmutter aus Edelstahl 304
Arten von Edelstahl 304 Verbindungselementen
Edelstahl 304 Stiftschraube
V2A Verbindungselementen

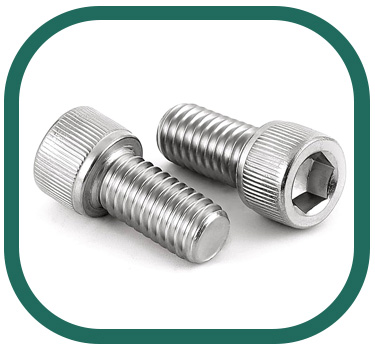

X5CrNi18-10 Innensechskantschraube
UNS S30400 Vollgewindestange

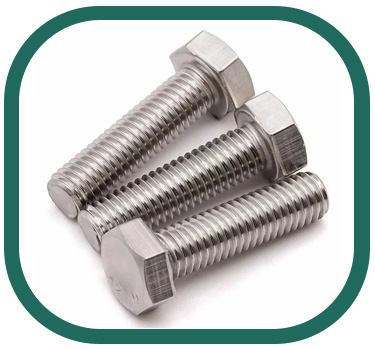

Werkstoff 1.4301 Maschinenschraube
Stahl 1.4301 Sechskantschraube
AISI 304 Außensechskantschraube

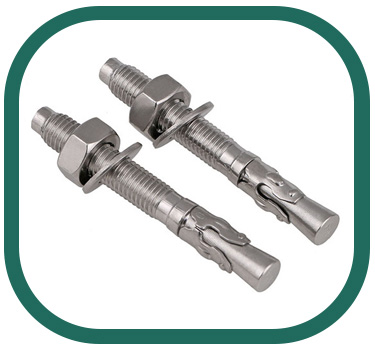

Rostfreier Stahl 304 Ankerschraube

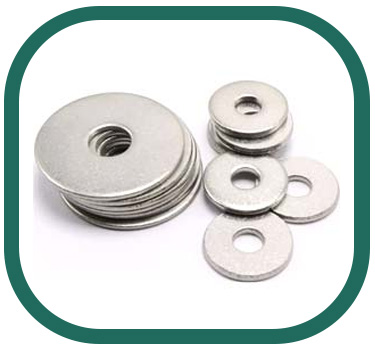

Edelstahl A2 Flachscheibe
V2A Stiftschraube Chemische Zusammensetzung
| Grad | C (Kohlenstoff) |
Si (Silicium) |
Mn (Mangan) |
S (Schwefel) |
P (Phosphor) |
Ni (Nickel) |
N (Stickstoff) |
Cr (Chrom) |
|---|---|---|---|---|---|---|---|---|
| 1.4301 | 0,07 | 1,0 | 2,0 | 0,030 | 0,045 | 8,0 - 10,5 | 0,1 | 17,5 - 19,5 |
AISI 304 Flachscheibe Mechanische Eigenschaften
| Grad | Härte HB |
Dehngrenze Rp0,2 N / mm² |
Dehnung A5,65 |
Zugfestigkeit Rm N / mm² |
|---|---|---|---|---|
| AISI 304 | ≤ 215 | ≥ 190 | ≥ 45% | 460 - 680 |
X5CrNi18-10 Innensechskantschraube Äquivalent
| STANDARD | UNS | AFNOR | WERKSTOFF NR. | BS | EN | GOST | JIS |
| Stahl 304 | S30400 | Z7CN18‐09 | 1.4301 | 304S31 | X5CrNi18-10 | 08Х18Н10 | SUS 304 |
Edelstahl A2 Ankerschraube Physikalische Eigenschaften
| Schmelzpunkt | Elastizitätsmodul | Elektrischer Widerstand | Wärmeleitfähigkeit |
|---|---|---|---|
| 1450 °C | 193 GPa | 0.72 x 10-6 Ω.m | 16.2 W/m.K |
Rostfreier Stahl 304 Außensechskantschraube Abmessungen
| Durchmesser (D) | Gehäusedurchmesser (D) | Über die Ebenen (F) | Quer über die Ecken (C) | Kopfhöhe (H) | Gewindelängen (T) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| MAX | MIN | MAX | MIN | MAX | MIN | MAX | MIN | < 6” | > 6” | |
| 1/2 | 0.515 | 0.482 | 0.875 | 0.85 | 1.01 | 0.969 | 0.364 | 0.302 | 1.25 | 1.5 |
| 5/8 | 0.642 | 0.605 | 1.062 | 1.031 | 1.227 | 1.175 | 0.444 | 0.378 | 1.5 | 1.75 |
| 3/4 | 0.768 | 0.729 | 1.25 | 1.212 | 1.443 | 1.383 | 0.524 | 0.455 | 1.75 | 2 |
| 7/8 | 0.895 | 0.852 | 1.438 | 1.394 | 1.66 | 1.589 | 0.604 | 0.531 | 2 | 2.25 |
| 1 | 1.022 | 0.976 | 1.625 | 1.575 | 1.876 | 1.796 | 0.7 | 0.591 | 2.25 | 2.5 |
| 1 1/8 | 1.149 | 1.098 | 1.812 | 1.756 | 2.093 | 2.002 | 0.78 | 0.658 | 2.5 | 2.75 |
| 1 1/4 | 1.277 | 1.223 | 2 | 1.938 | 2.309 | 2.209 | 0.876 | 0.749 | 2.75 | 3 |
| 1 3/8 | 1.404 | 1.345 | 2.188 | 2.119 | 2.526 | 2.416 | 0.94 | 0.81 | 3 | 3.25 |
| 1 1/2 | 1.531 | 1.47 | 2.375 | 2.3 | 2.742 | 2.622 | 1.036 | 0.902 | 3.25 | 3.5 |
| 1 3/4 | 1.785 | 1.716 | 2.75 | 2.662 | 3.175 | 3.035 | 1.196 | 1.054 | 3.75 | 4 |
| 2 | 2.039 | 1.964 | 3.125 | 3.025 | 3.608 | 3.449 | 1.388 | 1.175 | 4.25 | 4.5 |
| 2 1/4 | 2.305 | 2.214 | 3.5 | 3.388 | 4.041 | 3.862 | 1.548 | 1.327 | 4.75 | 5 |
| 2 1/2 | 2.559 | 2.461 | 3.875 | 3.75 | 4.474 | 4.275 | 1.708 | 1.479 | 5.25 | 5.5 |
| 2 3/4 | 2.827 | 2.711 | 4.25 | 4.112 | 4.907 | 4.688 | 1.869 | 1.632 | 5.75 | 6 |
| 3 | 3.081 | 2.961 | 4.625 | 4.475 | 5.34 | 5.102 | 2.06 | 1.815 | 6.25 | 6.5 |
UNS S30400 Maschinenschraube Anwendung
Nichtrostender Stahl 1.4301 Vollgewindestange Drehmomentwert
| Nenndurchmesser | Trockendrehmoment (ft-lb) | Threads/in |
|---|---|---|
| 1/4" | 4.7 - 4.2 | 28 - 20 |
| 5/16" | 9.4 - 8.5 | 24 - 18 |
| 3/8" | 17.1 - 15.1 | 24 - 16 |
| 7/16" | 27 - 24.2 | 20 - 14 |
| 9/16" | 59.3 - 53.2 | 18 - 12 |
| 5/8" | 83.2 - 73.4 | 18 - 11 |
| 3/4" | 145 - 131 | 16 - 10 |
| 7/8" | 232 - 210 | 14 - 9 |
| 1" | 353 - 315 | 14 - 8 |
| 1-1/4" | 607 - 548 | 12 - 7 |
| 1-1/2" | 1073 - 954 | 12 - 6 |
| 1-1/2" | 36.9 | 13 |
