ANSI B16.5 Edelstahl 316 Rohrflansche Hersteller, 316L Stahl Gewindeflansche Exporteur, SS 316 / 316L Einschweißflansche, Werkstoff 1.4435 Muffenschweißflansche / 1.4401 Aufsteckflansche Lieferant in Germany.
Wir sind der führende Exporteur, Lieferant, Händler, Importeur und Händler der besten Qualität Palette von Stahl 316 Rohrflanschen. Diese Edelstahl 316l Flansche Produkte können Kunden von uns in verschiedenen Formen, Größen und Design je nach den Anforderungen nutzen. Unsere Stahl 316L Slip On Flansche und 316 Blindflansche werden aus hochwertigen Komponenten hergestellt.
Wir sind daran beteiligt, unseren Kunden hochwertige SS-316-Plattenflansche anzubieten, die Flansche, Messflansche, ASTM-Flansche, ANSI-Flansche, DIN-Flansche reduzieren. Wir liefern und exportieren unsere Produkte an Kunden in verschiedenen Branchen, darunter Maschinenbau, Chemie, Petrochemie, Kraftwerke, Pharmazie und verschiedene andere Industrien. Unsere Stahl 316 / 316l Rohrflansche sind in verschiedenen Spezifikationen erhältlich und können je nach Anwendungsfall angepasst werden.
Edelstahl 1.4401 Flansch Spezifikation
| ANSI Norm - ANSI B16.5, ANSI B16.36, ANSI B16.47, ANSI B16.48, MSS SP44 |
| DIN Norm - DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638, DIN 2673 |
| EN Norm - EN 1092 |
| BS Norm - BS 4504, BS 4504, BS1560, BS10 |
| Spezifikation - ASTM A182 / ASME SA182, ASTM A240 / ASME SA240 |
| Grade - Stahl 316 UNS S31600, Stahl 316L UNS S31603 |
| Materialien - Edelstahl |
| Größe - 1/2″(15 NB) to 48″(1200 NB) |
| Druckstufen - Klasse 150, Klasse 300, Klasse 400, Klasse 600, Klasse 900, Klasse 1500, Klasse 2500, PN6, PN10, PN16, PN25, PN40, PN64 usw. |
Edelstahl 1.4401 V4A Gewindeflansch Chemische Zusammensetzung
| Grad | C (Kohlenstoff) |
Mn (Mangan) |
Cr (Chrom) |
Ni (Nickel) |
S (Schwefel) |
Si (Silicium) |
P (Phosphor) |
Mo (Molybdän) |
N (Stickstoff) |
|---|---|---|---|---|---|---|---|---|---|
| 1.4401 | 0,07 | 2,0 | 16,5 - 18,5 | 10,0 - 13,0 | 0,030 | 1,0 | 0,045 | 2,0 | - |
| 1.4404 | 0,03 | 2,0 | 16,5 - 18,5 | 10,0 - 13,0 | 0,030 | 1,0 | 0,045 | 2,0 - 2,5 | 0,1 |
SS 316 Blindflansch Mechanische Eigenschaften
| Grad | Härte HB |
Zugfestigkeit Rm N / mm² |
Dehnung A5,65 |
Dehngrenze Rp0,2 N / mm² |
Elastizitätsmodul kN / mm² |
|---|---|---|---|---|---|
| AISI 316 | ≤ 215 | 500 - 700 | ≥ 40% | ≥ 200 | 200 |
| AISI 316L | ≤ 215 | 500 - 700 | ≥ 40% | ≥ 200 | 200 |
AISI 316 Loser Flansch Äquivalent
| STANDARD | UNS | EN | WERKSTOFF NR. | BS | AFNOR | JIS | GOST |
| SS 316 | S31600 | X5CrNiMo17-12-2 / X3CrNiMo17-13-3 | 1.4401 / 1.4436 | 316S31 / 316S33 | Z7CND17‐11‐02 | SUS 316 | - |
| SS 316L | S31603 | X2CrNiMo17-12-2 / X2CrNiMo18-14-3 | 1.4404 / 1.4435 | 316S11 / 316S13 | Z3CND17‐11‐02 / Z3CND18‐14‐03 | SUS 316L | 03Ch17N14M3 / 03Ch17N14M2 |
Edelstahl 1.4404 V4A Vorschweißflansch Maße
| Nennweite des Rohrs | Außendurchmesser (O) | Dicke (T) | Durchmesser der erhabenen Fläche (R) | Länge durch Nabe (Y) | Schweißpunkt (A) | Nabendurchmesser (X) | Bohrung (B) | Ungefähres Gewicht (lbs) | Lochkreis (C) | Anzahl der Löcher | Durchmesser der Löcher |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2 | 3.5 | 0.44 | 1.38 | 1.88 | 0.84 | 1.19 | 0.62 | 2 | 2.38 | 4 | 0.63 |
| 3/4 | 3.88 | 0.5 | 1.69 | 2.06 | 1.05 | 1.5 | 0.82 | 2 | 2.75 | 4 | 0.63 |
| 1 | 4.25 | 0.56 | 2 | 2.19 | 1.32 | 1.94 | 1.05 | 3 | 3.13 | 4 | 0.63 |
| 1 1/4 | 4.63 | 0.63 | 2.5 | 2.25 | 1.66 | 2.31 | 1.38 | 3 | 3.5 | 4 | 0.63 |
| 1 1/2 | 5 | 0.69 | 2.88 | 2.44 | 1.9 | 2.56 | 1.61 | 4 | 3.88 | 4 | 0.63 |
| 2 | 6 | 0.75 | 3.63 | 2.5 | 2.38 | 3.06 | 2.07 | 6 | 4.75 | 4 | 0.75 |
| 2 1/2 | 7 | 0.88 | 4.13 | 2.75 | 2.88 | 3.56 | 2.47 | 8 | 5.5 | 4 | 0.75 |
| 3 | 7.5 | 0.94 | 5 | 2.75 | 3.5 | 4.25 | 3.07 | 10 | 6 | 4 | 0.75 |
| 3 1/2 | 8.5 | 0.94 | 5.5 | 2.81 | 4 | 4.81 | 3.55 | 12 | 7 | 8 | 0.75 |
| 4 | 9 | 0.94 | 6.19 | 3 | 4.5 | 5.31 | 4.03 | 15 | 7.5 | 8 | 0.75 |
| 5 | 10 | 0.94 | 7.31 | 3.5 | 5.56 | 6.44 | 5.05 | 19 | 8.5 | 8 | 0.88 |
| 6 | 11 | 1 | 8.5 | 3.5 | 6.63 | 7.56 | 6.07 | 24 | 9.5 | 8 | 0.88 |
| 8 | 13.5 | 1.13 | 10.63 | 4 | 8.63 | 9.69 | 7.98 | 39 | 11.75 | 8 | 0.88 |
| 10 | 16 | 1.19 | 12.75 | 4 | 10.75 | 12 | 10.02 | 52 | 14.25 | 12 | 1 |
| 12 | 19 | 1.25 | 15 | 4.5 | 12.75 | 14.38 | 12 | 80 | 17 | 12 | 1 |
| 14 | 21 | 1.38 | 16.25 | 5 | 14 | 15.75 | 13.25 | 110 | 18.75 | 12 | 1.13 |
| 16 | 23.5 | 1.44 | 18.5 | 5 | 16 | 18 | 15.25 | 140 | 21.25 | 16 | 1.13 |
| 18 | 25 | 1.56 | 21 | 5.5 | 18 | 19.88 | 17.25 | 150 | 22.75 | 16 | 1.25 |
| 20 | 27.5 | 1.69 | 23 | 5.69 | 20 | 22 | 19.25 | 180 | 25 | 20 | 1.25 |
| 22 | 29.5 | 1.81 | 25.25 | 5.88 | 22 | 24.25 | 21.25 | 225 | 27.25 | 20 | 1.38 |
| 24 | 32 | 1.88 | 27.25 | 6 | 24 | 26.13 | 23.25 | 260 | 29.5 | 20 | 1.38 |
Werkstoff 1.4401 / 1.4404 Flansch Typen

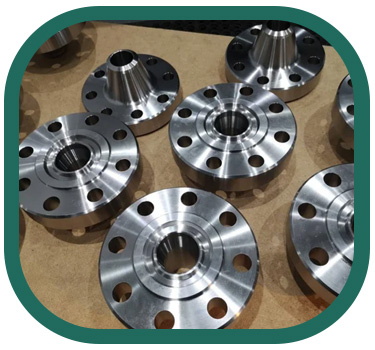

Stahl 316 Vorschweißflansch

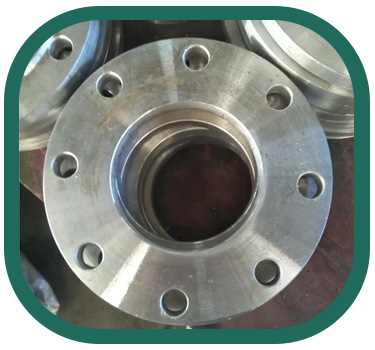

Edelstahl 1.4404 Muffenschweißflansch

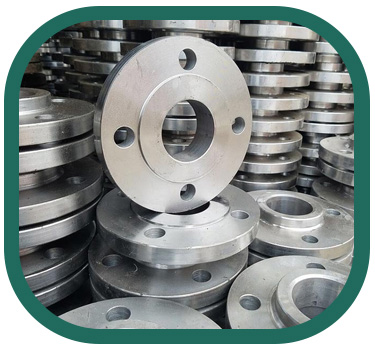

Edelstahl 1.4401 AISI 316 Aufsteckflansch

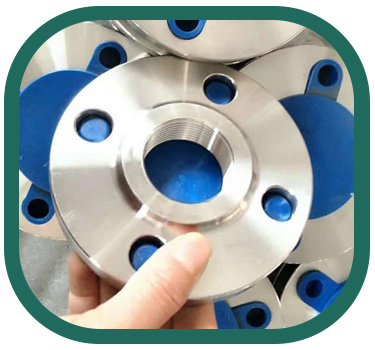

1.4404 Edelstahl Gewindeflansch

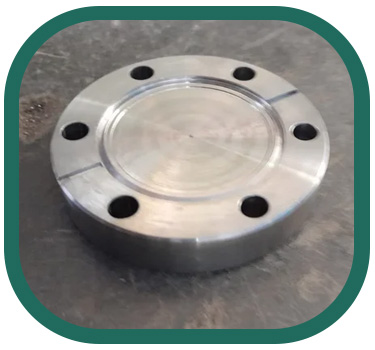

Edelstahl 1.4401 Blindflansch

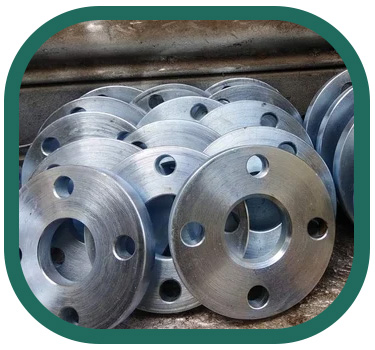

Edelstahl 1.4401 V4A Loser Flansch

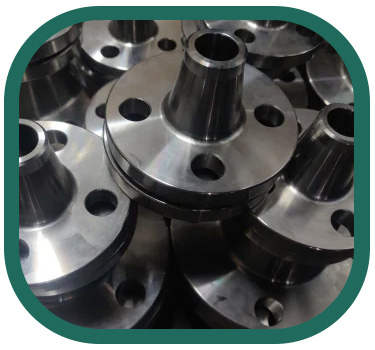

Stahl 316L Reduzierflansch

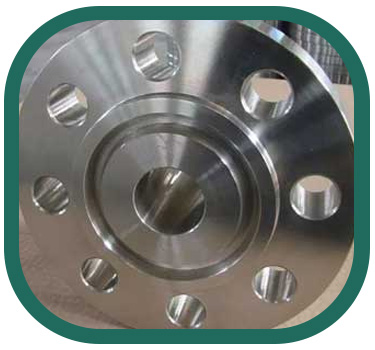

Werkstoff 1.4401 RTJ-Flansch

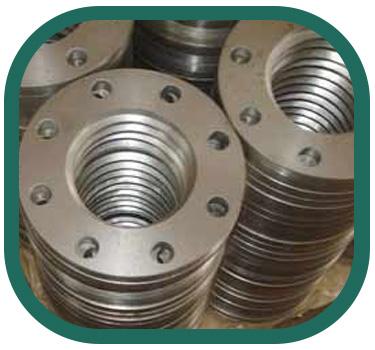

Edelstahl 316 Flachflansch

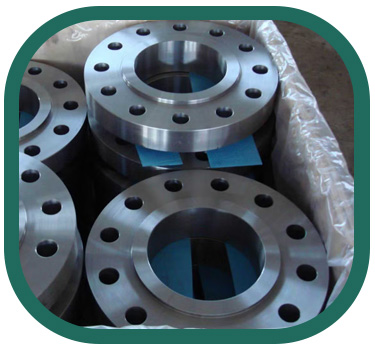

Edelstahl 1.4404 V4A Nut und Feder Flansch
