ANSI B16.5 Edelstahl 317 Rohrflansche Hersteller, 317L Stahl Gewindeflansche Exporteur, SS 317 / 317L Einschweißflansche, Werkstoff 1.4449 Muffenschweißflansche / 1.4438 Aufsteckflansche Lieferant in Germany.
Wir sind einer der führenden Hersteller und Lieferanten von hochwertigen Edelstahl 317 / 317L Flanschen wie Gewindeflansche, Schweißflansche, Aufsteckflansche, Muffenflansche, Blindflansche, Überlappflansche, Flanschplatten usw. Wir haben auch in verschiedenen Ausführungen angeboten Formen wie SS-Rohrflansche, Mündungsflansche und Blindflansche.
Diese SS 317L Flansche sind in Standardspezifikationen erhältlich, unsere Produktpalette kann auch gemäß den Anforderungen unserer Kunden angepasst werden. Wir beschäftigen uns mit der Herstellung der hochwertigen Edelstahl 317L Rohrflansche. Diese Stahl 317 Flansche wird in den verschiedenen Spezifikationen entsprechend den Anforderungen des Kunden gegeben.
Edelstahl 1.4449 Flansch Spezifikation
| ANSI Norm - ANSI B16.5, ANSI B16.36, ANSI B16.47, ANSI B16.48, MSS SP44 |
| DIN Norm - DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638, DIN 2673 |
| EN Norm - EN 1092 |
| BS Norm - BS 4504, BS 4504, BS1560, BS10 |
| Spezifikation - ASTM A182 / ASME SA182, ASTM A240 / ASME SA240 |
| Grade - Stahl 317 UNS S31700, Stahl 317L UNS S31703 |
| Materialien - Edelstahl |
| Größe - 1/2″(15 NB) to 48″(1200 NB) |
| Druckstufen - Klasse 150, Klasse 300, Klasse 400, Klasse 600, Klasse 900, Klasse 1500, Klasse 2500, PN6, PN10, PN16, PN25, PN40, PN64 usw. |
AISI 317 Vorschweißflansch Chemische Zusammensetzung
| Grad | C (Kohlenstoff) |
Mn (Mangan) |
Cr (Chrom) |
Ni (Nickel) |
S (Schwefel) |
Si (Silicium) |
P (Phosphor) |
Mo (Molybdän) |
|---|---|---|---|---|---|---|---|---|
| 1.4401 | 0.08 | 2,0 | 18 - 20 | 11.00 - 15.00 | 0,030 | 1,0 | 0,045 | 3.00 - 4.00 |
| 1.4438 | 0.035 | 2,0 | 18 - 20 | 11.00 - 15.00 | 0,030 | 1,0 | 0,045 | 3.00 - 4.00 |
Stahl 317L Muffenschweißflansch Mechanische Eigenschaften
| Härte HB |
Zugfestigkeit Rm N / mm² |
Dehnung A5,65 |
Dehngrenze Rp0,2 N / mm² |
Elastizitätsmodul kN / mm² |
|---|---|---|---|---|
| ≤ 215 | 500 - 700 | ≥ 40% | ≥ 200 | 200 |
SS 317 Loser Flansch Äquivalent
| STANDARD | UNS | WERKSTOFF NR. |
| Steel 317 | S31700 | 1.4449 |
| Steel 317L | S31703 | 1.4438 |
Edelstahl 1.4438 Gewindeflansch Maße
| Nennweite des Rohrs | Außendurchmesser (O) | Dicke (T) | Durchmesser der erhabenen Fläche (R) | Länge durch Nabe (Y) | Nabendurchmesser (X) | Ungefähres Gewicht (lbs) | Lochkreis (C) | Anzahl der Löcher | Durchmesser der Löcher |
|---|---|---|---|---|---|---|---|---|---|
| 1/2 | 3.75 | 0.56 | 1.38 | 0.88 | 1.5 | 2 | 2.63 | 4 | 0.63 |
| 3/4 | 4.63 | 0.63 | 1.69 | 1 | 1.88 | 3 | 3.25 | 4 | 0.75 |
| 1 | 4.88 | 0.69 | 2 | 1.06 | 2.13 | 3 | 3.5 | 4 | 0.75 |
| 1.25 | 5.25 | 0.75 | 2.5 | 1.06 | 2.5 | 4 | 3.88 | 4 | 0.75 |
| 1.5 | 6.13 | 0.81 | 2.88 | 1.19 | 2.75 | 6 | 4.5 | 4 | 0.88 |
| 2 | 6.5 | 0.88 | 3.63 | 1.31 | 3.31 | 7 | 5 | 8 | 0.75 |
| 2.5 | 7.5 | 1 | 4.13 | 1.5 | 3.94 | 10 | 5.88 | 8 | 0.88 |
| 3 | 8.25 | 1.13 | 5 | 1.69 | 4.63 | 13 | 6.63 | 8 | 0.88 |
| 3.5 | 9 | 1.19 | 5.5 | 1.75 | 5.25 | 17 | 7.25 | 8 | 0.88 |
| 4 | 10 | 1.25 | 6.19 | 1.88 | 5.75 | 22 | 7.88 | 8 | 0.88 |
| 5 | 11 | 1.38 | 7.31 | 2 | 7 | 28 | 9.25 | 8 | 0.88 |
| 6 | 12.5 | 1.44 | 8.5 | 2.06 | 8.13 | 39 | 10.63 | 12 | 0.88 |
| 8 | 15 | 1.63 | 10.63 | 2.44 | 10.25 | 58 | 13 | 12 | 1 |
| 10 | 17.5 | 1.88 | 12.75 | 2.62 | 12.63 | 81 | 15.25 | 16 | 1.13 |
| 12 | 20.5 | 2 | 15 | 2.88 | 14.75 | 115 | 17.75 | 16 | 1.25 |
| 14 | 23 | 2.13 | 16.25 | 3 | 16.75 | 165 | 20.25 | 20 | 1.25 |
| 16 | 25.5 | 2.25 | 18.5 | 3.25 | 19 | 190 | 22.5 | 20 | 1.38 |
| 18 | 28 | 2.38 | 21 | 3.5 | 21 | 250 | 24.75 | 24 | 1.38 |
| 20 | 30.5 | 2.5 | 23 | 3.75 | 23.13 | 315 | 27 | 24 | 1.38 |
| 22 | 33 | 2.63 | 25.25 | 4 | 25.25 | 370 | 29.25 | 24 | 1.63 |
| 24 | 36 | 2.75 | 27.25 | 4.19 | 27.63 | 475 | 32 | 24 | 1.63 |
Werkstoff 1.4438 / 1.4449 Flansch Typen

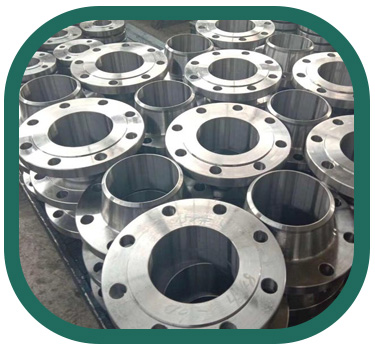

Edelstahl 1.4449 Vorschweißflansch

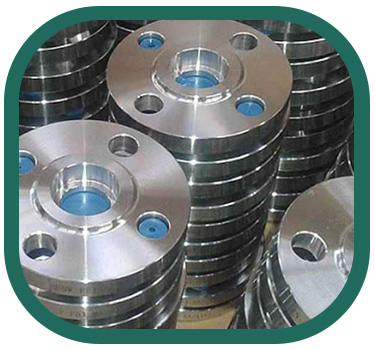

Edelstahl 317 Muffenschweißflansch

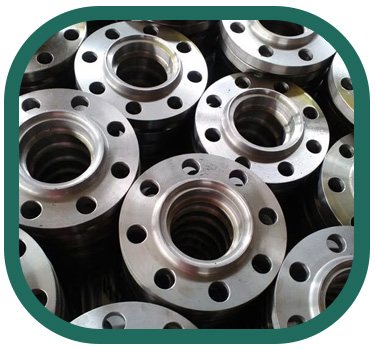

Werkstoff 1.4449 Aufsteckflansch

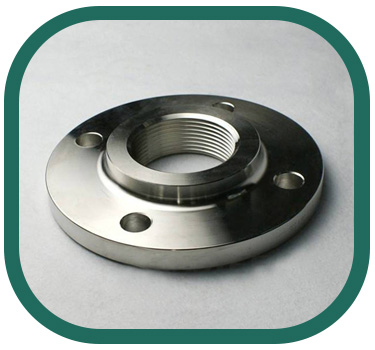

Edelstahl 317L Gewindeflansch

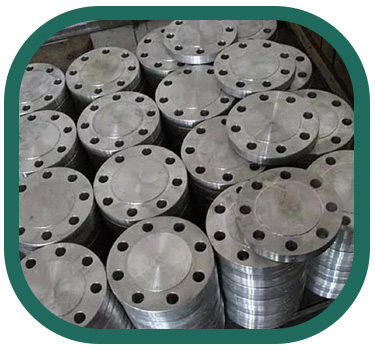

Edelstahl 1.4438 Blindflansch

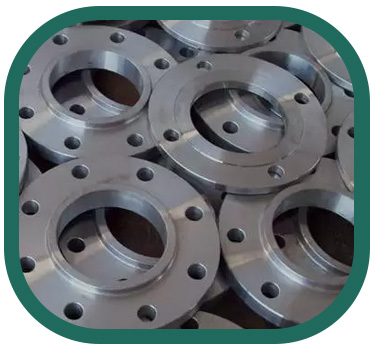

Stahl 317 Loser Flansch

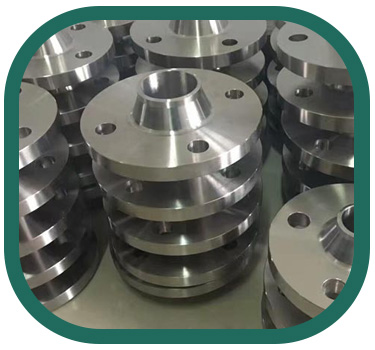

Edelstahl 1.4449 AISI 317 Reduzierflansch

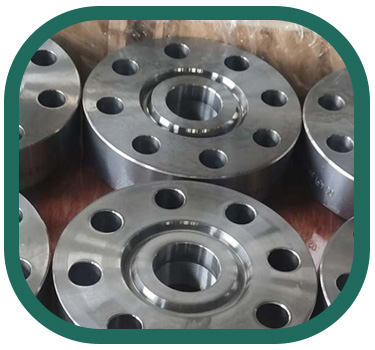

Stahl 317L RTJ-Flansch

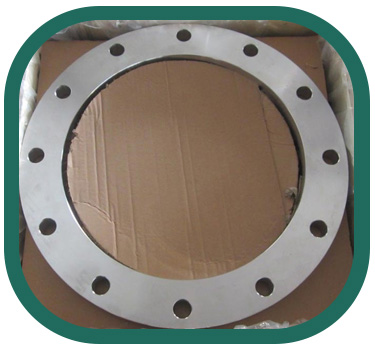

1.4438 Edelstahl Flachflansch

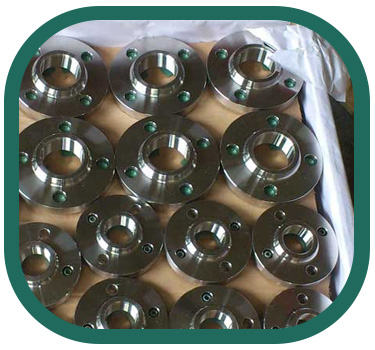

DIN 1.4449 Nut und Feder Flansch
| Stahl 317 Gewindeflansche | A240 Stahl 317 Schweißflansche | SS 317 Aufsteckflansche |
| SS 317L Sockel Schweißflansche | SS 317L Überlappungsflansche | Edelstahl 317L Plattenflansche |
| DIN 1.4438 Reduzierflansche | Stahl 317 Messflansche | Stahl DIN 1.4449 ASTM-Flansche |
| Stahl DIN 1.4449 ANSI-Flansche | Stainless 317 DIN-Flansche | SS 317L Flachflansche |
| Stahl 317 Brillenpanzerflansche | Stahl UNS S31703 Vierkantflansche | Stahl UNS S31700 Schraubflansche |
| SS 317 SORF-Flansche | Edelstahl 317 RTJ-Flansche | Stainless 317L Rohrflansche |
