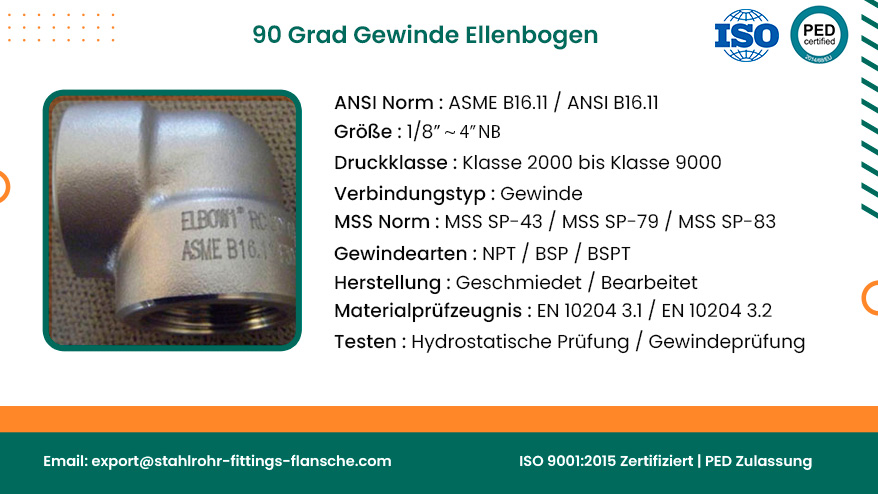

Wir liefern, produzieren und exportieren für unsere Kunden eine große Auswahl an geschmiedeten Stahlfittings wie geschmiedete 90 Grad Gewindebogen, die in Bereichen wie Zuckerindustrie, Ölraffinerien, Strukturrohr, Düngemittelanlagen, Zementindustrie, Petrochemieanlagen, etc. Die beste Qualität Stahl geschmiedet 90 Deg Gewinde Ellenbogen werden von uns gehandelt. Diese Winkelstücke sind bei uns in Edelstahl ASTM A182, Typ F 304, 304L, 316, 316L, 310S, 321, 321H, 317, 347, 904L erhältlich. Verfügbare Typen von Gewinde 90 Grad Winkelstück, 45 Grad Gewindesteigung in Deutschland, Bochum, Stuttgart Augsburg, Leipzig Bielefeld, Bonn, Frankfurt, Düsseldorf.
Diese können zu angemessenen Preisen erworben werden. Unsere geschmiedeten 90 ° Winkelprodukte werden aus hochwertigen Komponenten hergestellt. Wir liefern und exportieren unsere gewindeten 90 ° Winkelstücke an Kunden in verschiedenen Branchen einschließlich Maschinenbau, Kraftwerke und Pharmazie, Petrochemie, Chemie und verschiedenen anderen Industrien.
ANSI Norm - ASME B16.11 / ASME B16.9 |
MSS Norm - MSS SP-43, MSS SP-79, MSS SP-83, MSS SP-95, MSS SP-97 |
BS Norm - BS 3799 |
Arten - Hochdruck Geschmiedete Gewindefittings |
Größe - 1/8″~ 4″(DN6~DN100) |
Druckklasse - 3000 LBS, 6000 LBS, 9000 LBS |
Materialien - Edelstahl, legierter Stahl, Duplex, Super Duplex, Kohlenstoffstahl, Nickellegierung, niedrige Temperatur |
Edelstahl 90 Grad Gewinde Ellenbogen | : | ASTM A182 F304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L |
Kupferlegierungen 90 Grad Gewinde Ellenbogen | : | ASTM / ASME SB 111 UNS NO. C 10100 , C 10200 , C 10300 , C 10800 , C 12000, C 12200, C 70600 C 71500 ASTM / ASME SB 466 UNS NO. C 70600 ( CU -NI- 90/10) , C 71500 ( CU -NI- 70/30) |
Kohlenstoffstahl 90 Grad Gewinde Ellenbogen | : | ASTM/ ASME A 105, ASTM/ ASME A 350 LF 2 |
Legierter Stahl90 Grad Gewinde Ellenbogen | : | ASTM / ASME A 182 GR F5, F 9, F 11, F 12, F 22, F 91. |
Duplex stahl 90 Grad Gewinde Ellenbogen | : | ASTM A 182 –F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 S 31803, S 32205, S 32550, S 32750, S 32760 |
Nickel-Legierung 90 Grad Gewinde Ellenbogen | : | ASTM / ASME SB 336, ASTM / ASME SB 564 / 160 / 163 / 472, UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 ( ALLOY 20 / 20 CB 3 ) , UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276) |
NPS | Minimum Length of Thread |
Outside Diameter of Band |
Minimum Wall Thickness |
Center to End | ||
B | J | D | G | 90° A |
45° C |
|
1/2 | 10.9 | 13.6 | 33 | 3.18 | 28 | 22 |
3/4 | 12.7 | 13.9 | 38 | 3.18 | 33 | 25 |
1 | 14.7 | 17.3 | 46 | 3.68 | 38 | 28 |
1¼ | 17 | 18 | 56 | 3.89 | 44 | 33 |
1½ | 17.8 | 18.4 | 62 | 4.01 | 51 | 35 |
2 | 19 | 19.2 | 75 | 4.27 | 60 | 43 |
2½ | 23.6 | 28.9 | 92 | 5.61 | 76 | 52 |
3 | 25.9 | 30.5 | 109 | 5.99 | 86 | 64 |
4 | 27.7 | 33 | 146 | 6.55 | 106 | 79 |
NPS | Minimum Length of Thread |
Outside Diameter of Band |
Minimum Wall Thickness |
Center to End | ||
B | J | D | G | 90° A |
45° C |
|
1/2 | 10.9 | 13.6 | 38 | 4.09 | 33 | 25 |
3/4 | 12.7 | 13.9 | 46 | 4.32 | 38 | 28 |
1 | 14.7 | 17.3 | 56 | 4.98 | 44 | 33 |
1¼ | 17 | 18 | 62 | 5.28 | 51 | 35 |
1½ | 17.8 | 18.4 | 75 | 5.56 | 60 | 43 |
2 | 19 | 19.2 | 84 | 7.14 | 64 | 44 |
2½ | 23.6 | 28.9 | 102 | 7.65 | 83 | 52 |
3 | 25.9 | 30.5 | 121 | 8.84 | 95 | 64 |
4 | 27.7 | 33 | 152 | 11.18 | 114 | 79 |
NPS | Minimum Length of Thread |
Outside Diameter of Band |
Minimum Wall Thickness |
Center to End | ||
B | J | D | G | 90° A |
45° C |
|
1/2 | 10.9 | 13.6 | 46 | 8.15 | 38 | 28 |
3/4 | 12.7 | 13.9 | 56 | 8.53 | 44 | 33 |
1 | 14.7 | 17.3 | 62 | 9.93 | 51 | 35 |
1¼ | 17 | 18 | 75 | 10.59 | 60 | 43 |
1½ | 17.8 | 18.4 | 84 | 11.07 | 64 | 44 |
2 | 19 | 19.2 | 102 | 12.09 | 83 | 52 |
2½ | 23.6 | 28.9 | 121 | 15.29 | 95 | 64 |
3 | 25.9 | 30.5 | 146 | 16.64 | 106 | 79 |
4 | 27.7 | 33 | 152 | 18.67 | 114 | 79 |
