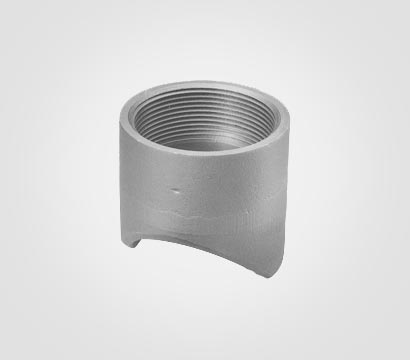

Diese Produkte, geschmiedet Coupolet werden unter der Leitung von besten Qualitätssteuerungen entworfen und entwickelt. Unser Angebot an geschmiedeten Coupolet-Produkten ist in verschiedenen Typen, Größen und Qualitäten in Deutschland erhältlich. Wir bieten dieses Coupolet Outlet Fitting Produkt auf dem Markt zu einem sehr erschwinglichen Preis an. Unsere geschmiedeten Coupolet-Auslässe sind normalerweise für Anwendungen mit niedrigem Druck und nicht zyklischem Druck ausgelegt.
Diese geschmiedeten Coupolet Outlet werden gebohrt, um mit 150 oder 300 Gegenstücke zu passen. Dies ist Stahl geschmiedet passend Coupolet Verwendung in niedrigen Press-Zustand in der Regel. Diese Coupolet-Auslassverschraubungen sind normalerweise für Anwendungen mit niedrigem Druck und nicht zyklischem Druck ausgelegt.
| Größenbereich - 1/2" to 24" in |
| Klasse - 3000 LBS, 6000 LBS, 9000 LBS verfügbar mit NACE MR 01-75. |
| Materialien - Edelstahl, legierter Stahl, Duplex, Super Duplex, Kohlenstoffstahl, Nickellegierung, niedrige Temperatur |
| Edelstahl-Coupolet |
| ASTM A182, ASME SA182 F 304, 304L, 304H, 309S, 309H, 310S, 310H, 316, 316TI, 316H, 316L, 316LN, 317, 317L, 321, 321H, 347, 347H, 904L. |
| Kupferlegierungen Coupolet |
| ASTM B61 / B62 / B151 / B152 / ASME SB61 / SB62 / SB151 / SB152 UNS NO. C 70600 ( CU -NI- 90/10) , C 71500 ( CU -NI- 70/30) |
| Kohlenstoffstahl Coupolet |
| ASTM A105 / A694 / A350 LF3 / A350 LF2 F42/46/52/56/60/65/70 |
| Legierter Stahl Coupolet |
| ASTM A182 / ASME SA182 GR F1, F5, F 9, F 11, F 12, F 22, F 91. |
| Duplex stahl Coupolet |
| ASTM A182 / ASME SA182 –F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 S31803, S32205, S32550, S32750, S32760 |
| Nickel-Legierung Coupolet |
| ASTM B564 / B160 / B472 / ASME SB564 / SB160 / SB472 Nickel Alloy 200 Coupolet – UNS N02200 Nickel Alloy 201 Coupolet – UNS N02201 Monel 400 Coupolet – UNS N04400 Monel K500 Coupolet – UNS N05500 Inconel K600 Coupolet – UNS N06600 Inconel 601 Coupolet – UNS N06601 Inconel 625 Coupolet – UNS N06625 Inconel 800 Coupolet – UNS N08800 Inconel 800H Coupolet – UNS N08810 Inconel 825 Coupolet – UNS N08825 Hastelloy C276 Coupolet – UNS N10276 Alloy 20 Coupolet – UNS N08020 |
Hersteller Prüfbescheinigung nach EN 10204 / 3.1
 |
| 300# Female Threaded Coupolet | |||
| Nominal Outlet Size |
Dimensions | ||
| A | C | F | |
| 1/2 | 15/16 | 0.745 | 1.188 |
| 3/4 | 1 | 0.958 | 1.441 |
| 1 | 1 3/16 | 1.188 | 1.562 |
| 1 1/4 | 1 5/16 | 1.550 | 1.906 |
| 1 1/2 | 1 9/16 | 1.780 | 2.188 |
| 2 | 1 11/16 | 2.260 | 2.750 |
| 2 1/2 | 1 13/16 | 2.890 | 3.386 |
| 3 | 2 1/2 | 3.400 | 4.000 |
| 4 | 3 | 4.380 | 5.000 |
| Interchangeability or Combination of Sizes | ||||||||||
| Coupolet Outlet Size Inches |
Run Sizes | |||||||||
| 1/2 | 1/2 | 3/4 | 1 1/4 -1 | 8-3 | 36-10 | |||||
| 3/4 | 3/4 | 1 | 2 - 1 1/4 | 36-8 | ||||||
| 1 | 1 | 1 1/4 | 2 - 1 1/2 | 8-5 | 36-10 | |||||
| 1 1/4 | 1 1/4 | 1 1/2 | 2 1/2 - 2 | 8-5 | 36-10 | |||||
| 1 1/2 | 1 1/2 | 2 | 2 1/2 | 8-5 | 16-10 | 36-18 | ||||
| 2 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 16-12 | 36-18 |
| 2 1/2 | 2 1/2 | 3 | 3 1/2 | 5 | 6 | 8 | 12-10 | 16-14 | 36-18 | |
| 3 | 3 | 3 1/2 | 4 | 6 | 8 | 10 | 12 | 14 | 18-16 | 36-20 |
| 4 | 5 | 6 | 8 | 14-12 | 16 | 18 | 20 | 24 | 36 | |
