Wir sind Hersteller und exportieren eine umfangreiche Palette von ANSI 16.9 Stahl Gewindeauslaufverschraubung, die eine Art von Gewinde ist in verschiedenen Qualitäten und Materialien wie Edelstahl, Kohlenstoffstahl, legierter Stahl, Duplexstahl, hohe Nickellegierung, Monel, Inconel, Hastelloy, Kupfer-Nickel-Legierung geschmiedet Fittingolet.
Diese geschmiedeten Gewindebohrer sind normalerweise für Anwendungen mit niedrigem Druck und nicht zyklischem Druck ausgelegt. Diese Gewindebohrer werden zur Verbindung mit 150 oder 300 Gegenstücken gebohrt. Dies ist Stahl Threadolet Verwendung in der Regel in einem Zustand niedriger Pressung. Der Threadolet Outlet wird hauptsächlich in der chemischen Industrie, der petrochemischen Industrie, der Bauindustrie usw. eingesetzt. Stahlgeschmiedete Gewindeauslassverschraubungen sind in folgenden Spezifikationen erhältlich:
| Größenbereich - 1/2" to 24" in |
| Klasse - 3000 LBS, 6000 LBS, 9000 LBS verfügbar mit NACE MR 01-75. |
| Materialien - Edelstahl, legierter Stahl, Duplex, Super Duplex, Kohlenstoffstahl, Nickellegierung, niedrige Temperatur |
| Edelstahl-Threadolet |
| ASTM A182, ASME SA182 F 304, 304L, 304H, 309S, 309H, 310S, 310H, 316, 316TI, 316H, 316L, 316LN, 317, 317L, 321, 321H, 347, 347H, 904L. |
| Kupferlegierungen Threadolet |
| ASTM B61 / B62 / B151 / B152 / ASME SB61 / SB62 / SB151 / SB152 UNS NO. C 70600 ( CU -NI- 90/10) , C 71500 ( CU -NI- 70/30) |
| Kohlenstoffstahl Threadolet |
| ASTM A105 / A694 / A350 LF3 / A350 LF2 F42/46/52/56/60/65/70 |
| Legierter Stahl Threadolet |
| ASTM A182 / ASME SA182 GR F1, F5, F 9, F 11, F 12, F 22, F 91. |
| Duplex stahl Threadolet |
| ASTM A182 / ASME SA182 –F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 S31803, S32205, S32550, S32750, S32760 |
| Nickel-Legierung Threadolet |
| ASTM B564 / B160 / B472 / ASME SB564 / SB160 / SB472 Nickel Alloy 200 Threadolet – UNS N02200 Nickel Alloy 201 Threadolet – UNS N02201 Monel 400 Threadolet – UNS N04400 Monel K500 Threadolet – UNS N05500 Inconel K600 Threadolet – UNS N06600 Inconel 601 Threadolet – UNS N06601 Inconel 625 Threadolet – UNS N06625 Inconel 800 Threadolet – UNS N08800 Inconel 800H Threadolet – UNS N08810 Inconel 825 Threadolet – UNS N08825 Hastelloy C276 Threadolet – UNS N10276 Alloy 20 Threadolet – UNS N08020 |
Hersteller Prüfbescheinigung nach EN 10204 / 3.1
 |
||||||||||||

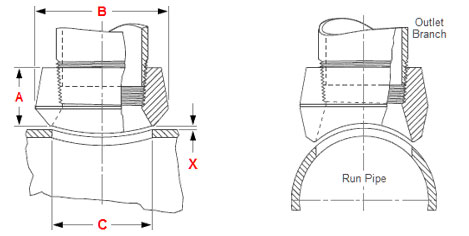

| Abmessungen Reduzierung von Threadolet® - Klasse 3000 - MSS SP 97 |
| NPS | A | B | C | |
| 1/2 | INCH MM |
1 25.40 |
1-13/32 35.71 |
15/16 23.81 |
| 3/4 | INCH MM |
1-1/16 26.98 |
1-23/32 43.65 |
1-5/32 29.36 |
| 1 | INCH MM |
1-5/16 33.33 |
2 50.80 |
1-7/16 36.51 |
| 1¼ | INCH MM |
1-5/16 33.33 |
2-9/16 65.08 |
1-3/4 44.45 |
| 1½ | INCH MM |
1-3/8 34.92 |
2-27/32 72.23 |
2 50.80 |
| 2 | INCH MM |
1-1/2 38.10 |
3-15/32 88.10 |
2-9/16 65.08 |
| 2½ | INCH MM |
1-13/16 46.03 |
4-1/16 103.18 |
3 76.20 |
| 3 | INCH MM |
2 50.80 |
4-13/16 122.23 |
3-11/16 93.66 |
| 3½ | INCH MM |
2-1/8 53.975 |
5-7/32 132.55 |
4 101.6 |
| 4 | INCH MM |
2-1/4 57.15 |
5-31/32 151.60 |
4-3/4 120.65 |
| 5 | INCH MM |
2-5/8 66.67 |
7-5/16 185.73 |
5-9/16 141.28 |
| 6 | INCH MM |
2-3/4 69.85 |
8-5/8 219.07 |
6-11/16 169.86 |
| NPS | A | B | C |
Abmessungen Reduzierung von Threadolet® - 6000 Lbs - MSS-SP 97
| NPS | A | B | C | |
| 1/2 | INCH MM |
1-1/4 31.75 |
1-23/32 43.65 |
3/4 19.05 |
| 3/4 | INCH MM |
1-7/16 36.51 |
1-61/64 49.60 |
1 25.40 |
| 1 | INCH MM |
1-9/16 39.68 |
2-7/16 61.91 |
1-5/16 33.33 |
| 1¼ | INCH MM |
1-5/8 41.27 |
2-23/32 69.05 |
1-1/2 38.10 |
| 1½ | INCH MM |
1-11/16 42.86 |
3-1/4 82.55 |
1-15/16 49.21 |
| 2 | INCH MM |
2-1/16 52.38 |
4-1/32 102.39 |
2-3/4 69.85 |
| NPS | A | B | C |
 |
||||||||||||
| Abmessungen Größe nach Größe Threadolet® - Klasse 3000 - MSS-SP 97 |
| NPS | A | B | C | D | |
| 1/2 | INCH MM |
1 25.40 |
1-3/8 34.92 |
15/16 23.81 |
5/8 15.87 |
| 3/4 | INCH MM |
1-1/16 26.98 |
1-5/8 41.27 |
1-3/16 30.16 |
13/16 20.63 |
| 1 | INCH MM |
1-5/16 33.33 |
2 50.80 |
1-7/16 36.51 |
1-1/16 26.98 |
| 1¼ | INCH MM |
1-5/16 33.33 |
2-3/8 60.32 |
1-3/4 44.45 |
1-3/8 34.92 |
| 1½ | INCH MM |
1-3/8 34.92 |
2-7/8 73.02 |
2 50.80 |
1-5/8 41.27 |
| 2 | INCH MM |
1-1/2 38.10 |
3-1/2 88.90 |
2-9/16 65.08 |
2-1/16 52.38 |
| 2½ | INCH MM |
1-29/32 48.41 |
4-1/16 103.18 |
3 76.20 |
2-1/2 63.50 |
| 3 | INCH MM |
2 50.80 |
4-13/16 122.23 |
3-11/16 93.66 |
3-1/16 77.78 |
| 3½ | INCH MM |
2-1/8 53.97 |
5-3/8 136.52 |
4-7/16 112.71 |
3-9/16 90.48 |
| 4 | INCH MM |
2-1/4 57.15 |
6-1/16 153.98 |
4-3/4 120.65 |
4-1/16 103.18 |
| 5 | INCH MM |
2-7/16 61.91 |
7-1/4 184.15 |
5-1/4 133.35 |
5-1/4 133.35 |
| 6 | INCH MM |
2-3/4 69.85 |
8-11/16 220.66 |
5-3/4 146.05 |
5-3/4 146.05 |
| NPS | A | B | C | D |
Allgemeine Hinweise:
Wurzelspalt - X - "Raum" zum Schweißen des O'let wird von dem Laufrohr abgehoben, um einen geeigneten Schweißspalt durch Platzieren von Abstandhaltern, z. Schweißstäbe, unter der Armatur. Dies stellt einen gleichmäßigen Schweißspalt zwischen der Krümmung des Laufs und der Basis des Fittings bereit.
Gewindeenden entsprechen ASME B1.20.1. Design nach MSS SP-97.
Quelle kommt von Bonney Forge (außer den Größen in Millimetern).
Thredolet® ist ein eingetragener Name. Ein anderer häufig verwendeter Name ist Threaded Outlet.
