Wir sind der Hersteller, Lieferant und Exporteur von Stahl Sockolet Fitting und bereiten sie in verschiedenen Designs nach den Vorgaben unserer Kunden. Die Sockolet werden aus hochgradigem Stahl hergestellt. Diese Stahlmuffen-Schweißfittings können von den Kunden zu erschwinglichen Preisen und in großen Mengen beschafft werden. Wir bieten unseren Kunden Edelstahl, Kohlenstoffstahl, legiertem Stahl, Duplex-Stahl, hohe Nickel-Legierung, Inconel, Monel, Hastelloy, Legierung 20 Gewinde geschmiedete Armaturen, Sockolet etc.
Diese hochwertigen Edelstahlsockel werden in kritischen Industrieanwendungen wie Chemiedüngerpfeifen, Zucker, Raffinerien, Gasleitungen, Strukturpfeifen, Zement, Hydraulikleitungen usw. verwendet.
| Größenbereich - 1/2" to 24" in |
| Klasse - 3000 LBS, 6000 LBS, 9000 LBS verfügbar mit NACE MR 01-75. |
| Materialien - Edelstahl, legierter Stahl, Duplex, Super Duplex, Kohlenstoffstahl, Nickellegierung, niedrige Temperatur |
| Edelstahl-Sockolet |
| ASTM A182, ASME SA182 F 304, 304L, 304H, 309S, 309H, 310S, 310H, 316, 316TI, 316H, 316L, 316LN, 317, 317L, 321, 321H, 347, 347H, 904L. |
| Kupferlegierungen Sockolet |
| ASTM B61 / B62 / B151 / B152 / ASME SB61 / SB62 / SB151 / SB152 UNS NO. C 70600 ( CU -NI- 90/10) , C 71500 ( CU -NI- 70/30) |
| Kohlenstoffstahl Sockolet |
| ASTM A105 / A694 / A350 LF3 / A350 LF2 F42/46/52/56/60/65/70 |
| Legierter Stahl Sockolet |
| ASTM A182 / ASME SA182 GR F1, F5, F 9, F 11, F 12, F 22, F 91. |
| Duplex stahl Sockolet |
| ASTM A182 / ASME SA182 –F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 S31803, S32205, S32550, S32750, S32760 |
| Nickel-Legierung Sockolet |
| ASTM B564 / B160 / B472 / ASME SB564 / SB160 / SB472 Nickel Alloy 200 Sockolet – UNS N02200 Nickel Alloy 201 Sockolet – UNS N02201 Monel 400 Sockolet – UNS N04400 Monel K500 Sockolet – UNS N05500 Inconel K600 Sockolet – UNS N06600 Inconel 601 Sockolet – UNS N06601 Inconel 625 Sockolet – UNS N06625 Inconel 800 Sockolet – UNS N08800 Inconel 800H Sockolet – UNS N08810 Inconel 825 Sockolet – UNS N08825 Hastelloy C276 Sockolet – UNS N10276 Alloy 20 Sockolet – UNS N08020 |
Hersteller Prüfbescheinigung nach EN 10204 / 3.1
 |
||||||||||||

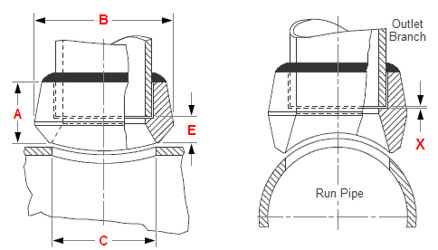

| Abmessungen Reduzierung Sockolets® - Klasse 3000 - MSS SP977 |
| NPS | A | B | C | D | E | |
| 1/2 | INCH MM |
1 25.40 |
1-13/32 35.71 |
29/32 23.01 |
0.622 15.80 |
9/16 14.28 |
| 3/4 | INCH MM |
1-1/16 26.98 |
1-23/32 43.65 |
1-5/32 29.36 |
0.824 20.93 |
9/16 14.28 |
| 1 | INCH MM |
1-5/16 33.33 |
2 50.8 |
1-7/16 36.51 |
1.049 26.64 |
25/32 19.84 |
| 1¼ | INCH MM |
1-5/16 33.33 |
2-9/16 65.08 |
1-3/4 44.45 |
1.380 35.05 |
3/4 19.05 |
| 1½ | INCH MM |
1-3/8 34.92 |
2-27/32 72.23 |
2 50.8 |
1.610 40.89 |
3/4 19.05 |
| 2 | INCH MM |
1-1/2 38.1 |
3-15/32 88.10 |
2-9/16 65.08 |
2.067 52.50 |
13/16 20.63 |
| 2½ | INCH MM |
1-9/16 39.68 |
4-1/16 103.18 |
3 76.2 |
2.469 62.71 |
3/4 19.05 |
| 3 | INCH MM |
1-3/4 44.45 |
4-13/16 122.23 |
3-11/16 93.66 |
3.068 77.93 |
15/16 23.81 |
| 3½ | INCH MM |
1-11/16 42.86 |
5-3/8 136.52 |
4-7/16 112.71 |
3.548 90.12 |
11/16 17.46 |
| 4 | INCH MM |
1-7/8 47.62 |
5-31/32 151.60 |
4-3/4 120.65 |
4.026 102.26 |
1-1/16 26.98 |
| 5 | INCH MM |
2-5/8 66.67 |
7-5/16 185.73 |
5-9/16 141.28 |
5.047 128.19 |
1-11/32 34.13 |
| 6 | INCH MM |
2-3/4 69.85 |
8-5/8 219.07 |
6-11/16 169.86 |
6.065 154.05 |
1-13/32 35.71 |
| X = Min. 1/16 (1.6 mm) | ||||||
| NPS | A | B | C | D | E | |
| 1/2 | INCH MM |
1-1/4 31.75 |
1-23/32 43.65 |
3/4 19.05 |
0.466 11.84 |
7/8 22.22 |
| 3/4 | INCH MM |
1-7/16 36.51 |
1-61/64 49.60 |
1 25.4 |
0.614 15.60 |
7/8 22.22 |
| 1 | INCH MM |
1-9/16 39.68 |
2-7/16 61.91 |
1-5/16 33.33 |
0.815 20.70 |
15/16 23.81 |
| 1¼ | INCH MM |
1-5/8 41.27 |
2-23/32 69.05 |
1-1/2 38.1 |
1.160 29.46 |
13/16 20.63 |
| 1½ | INCH MM |
1-11/16 42.86 |
3-1/4 82.55 |
1-15/16 49.21 |
1.338 33.99 |
7/8 22.22 |
| 2 | INCH MM |
2-1/16 52.38 |
4-1/32 102.39 |
2-3/4 69.85 |
1.689 42.90 |
1-3/16 30.16 |
| X = Min. 1/16 (1.6 mm) | ||||||
 |
||||||||||||
| Abmessungen Größe auf Größe Sockolet® - Klasse 3000 - MSS-SP 97 |
| NPS | A | B | C | D | E | |
| 1/2 | INCH MM |
1 25.4 |
1-3/8 34.92 |
15/16 23.81 |
0.622 15.80 |
17/32 13.49 |
| 3/4 | INCH MM |
1-1/16 26.98 |
1-5/8 41.27 |
1-3/16 30.16 |
0.824 20.93 |
15/32 11.90 |
| 1 | INCH MM |
1-5/16 33.33 |
2 50.8 |
1-7/16 36.51 |
1.049 26.64 |
23/32 18.25 |
| 1¼ | INCH MM |
1-5/16 33.33 |
2-3/8 60.32 |
1-3/4 44.45 |
1.380 35.05 |
9/16 14.28 |
| 1½ | INCH MM |
1-3/8 34.92 |
2-7/8 73.02 |
2 50.8 |
1.610 40.89 |
21/32 16.66 |
| 2 | INCH MM |
1-1/2 38.1 |
3-1/2 88.9 |
2-9/16 65.08 |
2.067 52.50 |
15/16 23.81 |
| 2½ | INCH MM |
1-9/16 39.68 |
4-1/16 103.18 |
3 76.2 |
2.469 62.71 |
3/4 19.05 |
| 3 | INCH MM |
1-3/4 44.45 |
4-13/16 122.23 |
3-11/16 93.66 |
3.068 77.93 |
15/16 23.81 |
| 3½ | INCH MM |
1-11/16 42.86 |
5-3/8 136.52 |
4-7/16 112.71 |
3.548 90.12 |
11/16 17.46 |
| 4 | INCH MM |
1-7/8 47.62 |
6-1/16 153.98 |
4-3/4 120.65 |
4.026 102.26 |
1-1/16 26.98 |
| 5 | INCH MM |
2-7/16 61.91 |
7-1/4 184.15 |
5-1/4 133.35 |
5.047 128.19 |
1 25.4 |
| 6 | INCH MM |
2-11/16 68.26 |
8-11/16 220.66 |
6-1/16 153.98 |
6.065 154.05 |
1-3/16 30.16 |
| X = Min. 1/16 (1.6 mm) | ||||||
Allgemeine Hinweise:
Bodenfreiheit - X - Der Grund für die Bodenfreiheit in einer Muffenschweißnaht besteht normalerweise darin, die Restspannung an der Schweißnahtwurzel, die während der Erstarrung des Schweißguts auftreten könnte, zu reduzieren und eine unterschiedliche Ausdehnung der Gegenelemente zu ermöglichen.
Die Abmessungen der Buchsen entsprechen ASME B16.11. Design nach MSS SP-97.
Quelle kommt von Bonney Forge (außer den Größen in Millimetern).
Sockolet® ist ein eingetragener Name. Ein anderer häufig verwendeter Name ist Socket Weld Outlet.
