Edelstahl 316 Schrauben und Befestigungselemente sind seit Jahren ein Kernprodukt in der Prozess- und Anlagentechnik und wer einmal mit diesem Werkstoff gearbeitet hat, weiß warum. Armaturen Flansche ist als erfahrener Hersteller auf dieses Segment spezialisiert und liefert ausschließlich Material mit vollständiger Dokumentation. Der Werkstoff 1.4401 international bekannt als AISI 316 / UNS S31600 nach EN 10088 enthält Molybdän, das ihm eine deutlich höhere Beständigkeit gegen Chloride, Lochkorrosion und aggressive Medien gibt als einfachem 304er Stahl. Unser Sortiment umfasst Sechskantschrauben, Stiftschrauben, Muttern, Unterlegscheiben, Gewindestangen und Flanschbolzen nach DIN 931, DIN 933, DIN 934, DIN 975 sowie ASTM A193 B8M / A194 8M.
Als fester Lieferant für Kunden aus dem Anlagenbau, der Offshore-Technik und der chemischen Industrie wissen wir: Zertifikate müssen stimmen, Maße müssen passen, und Liefertermine sind keine Verhandlungssache. Deshalb halten wir unsere Bestände in den Festigkeitsklassen A2-70 und A4-80 durchgehend auf Lager. Alle Chargen sind rückverfolgbar, und unsere Materialzertifikate nach EN 10204 3.1 werden standardmäßig mitgeliefert. Auf Wunsch sind auch passivierte oder elektropolierte Oberflächen sowie spezielle Beschichtungen möglich. Wir arbeiten nach ISO 9001 nicht weil es auf dem Papier gut aussieht, sondern weil unsere Kunden das erwarten.
Viele unserer Kunden kommen nicht über eine Ausschreibung zu uns sie kommen über eine Empfehlung. Als Exporteur mit langjähriger Erfahrung und als verlässlicher Stockist mit echten Lagerbeständen weiß Armaturen Flansche, was gebraucht wird und wann es gebraucht wird. Schreiben Sie uns einfach kein langes Formular, kein Umweg. Innerhalb von 24 Stunden erhalten Sie eine Preisliste, ein Angebot oder MTC-Muster direkt in Ihrem Postfach.

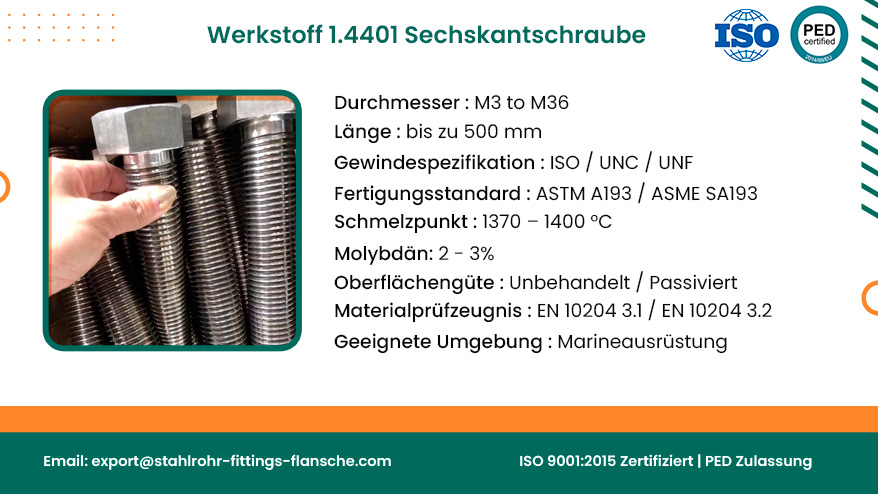

Werkstoff 1.4401 Sechskantschraube Spezifikation
| ASTM-Normen | ASTM A193 / ASME SA193 |
|---|---|
| Fertigungsnorm | ASME B18 2.2 und ASME B18 2.1 |
| Größenbereich | M3 bis M100 / 3 mm bis 100 mm |
| Gewindeart | Metrisch, UNC, UNF, BSW |
| Herstellungsverfahren | Kaltgeschmiedet, warmgeschmiedet, CNC-bearbeitet |
| Oberflächenbeschaffenheit | Blank, poliert, PTFE-beschichtet |
| Prüflastspannung | 450 MPa |
| Wärmeleitfähigkeit | 16 W/m·K |
| Oberflächenbehandlung | Gebürstete, walzblanke und polierte Oberfläche |
| Werksprüfzeugnis (MTC) | EN 10204/3.1B |
Merkmale der Stahl 316 Maschinenschraube
Arten von Edelstahl 316 Verbindungselementen

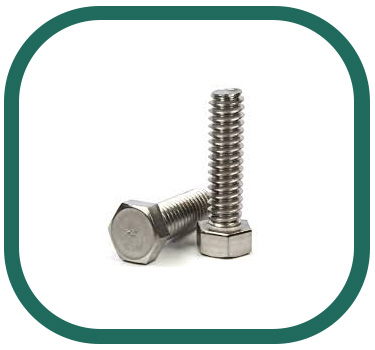

V4A Stahl Sechskantschraube

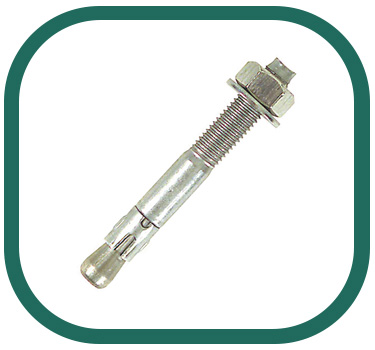

Edelstahl 316 Ankerschraube

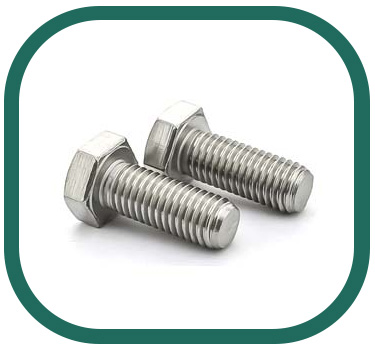

DIN 1.4401 Verbindungselementen

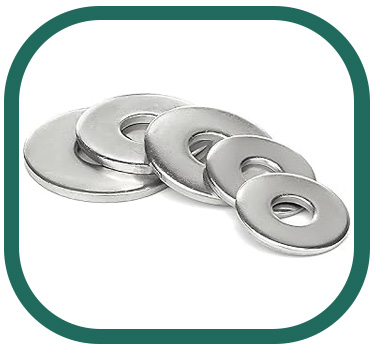

Stahl 316 Flachscheibe

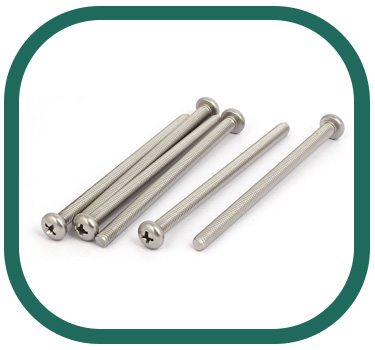

Stahl 1.4401 Maschinenschraube

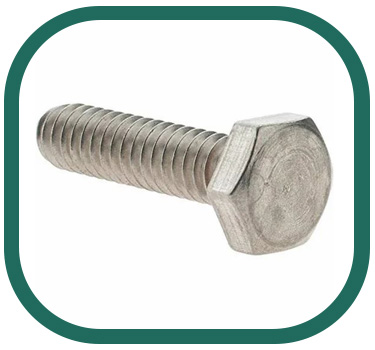

Rostfreier Stahl 316 Außensechskantschraube

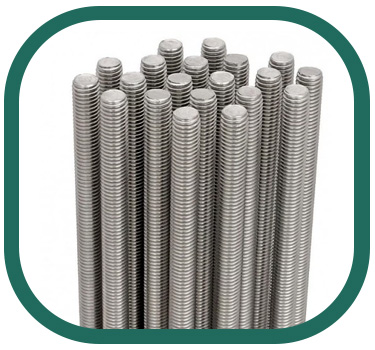

UNS S31600 Vollgewindestange

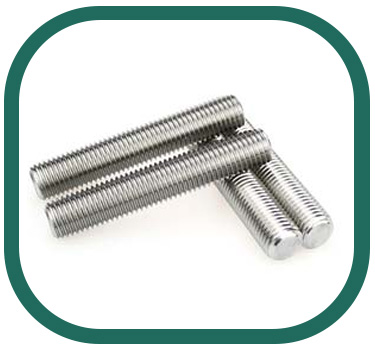

Werkstoff 1.4401 Stiftschraube

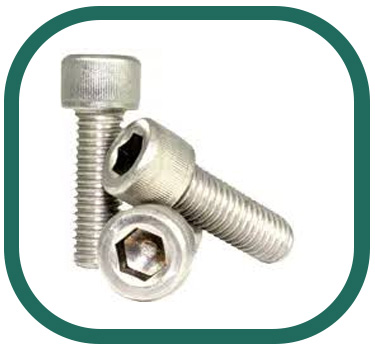

AISI 316 Innensechskantschraube
AISI 316 Stiftschraube Chemische Zusammensetzung
| Grad | C (Kohlenstoff) |
Mn (Mangan) |
Cr (Chrom) |
Ni (Nickel) |
S (Schwefel) |
Si (Silicium) |
P (Phosphor) |
Mo (Molybdän) |
N (Stickstoff) |
|---|---|---|---|---|---|---|---|---|---|
| 1.4401 | 0,07 | 2,0 | 16,5 - 18,5 | 10,0 - 13,0 | 0,030 | 1,0 | 0,045 | 2,0 | - |
Edelstahl 316 Ankerschraube Mechanische Eigenschaften
| Grad | Härte HB |
Zugfestigkeit Rm N / mm² |
Dehnung A5,65 |
Dehngrenze Rp0,2 N / mm² |
Elastizitätsmodul kN / mm² |
|---|---|---|---|---|---|
| AISI 316 | ≤ 215 | 500 - 700 | ≥ 40% | ≥ 200 | 200 |
X5CrNiMo17-12-2 Innensechskantschraube Äquivalent
| STANDARD | UNS | EN | WERKSTOFF NR. | BS | AFNOR | JIS | GOST |
|---|---|---|---|---|---|---|---|
| SS 316 | S31600 | X5CrNiMo17-12-2 / X3CrNiMo17-13-3 | 1.4401 / 1.4436 | 316S31 / 316S33 | Z7CND17‐11‐02 | SUS 316 | - |
UNS S31600 Vollgewindestange Physikalische Eigenschaften
| Dichte | Schmelzpunkt | Thermische Ausdehnung | Elastizitätsmodul | Wärmeleitfähigkeit |
|---|---|---|---|---|
| 8.0 g/cm³ | 1400 °C | 15.9 x10^-6 /K | 193 Gpa | 16.3 W/m.K |
DIN 1.4401 Außensechskantschraube Abmessungen
| Durchmesser (D) | Gehäusedurchmesser (D) | Über die Ebenen (F) | Quer über die Ecken (C) | Kopfhöhe (H) | Gewindelängen (T) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| MAX | MIN | MAX | MIN | MAX | MIN | MAX | MIN | < 6” | > 6” | |
| 1/2 | 0.515 | 0.482 | 0.875 | 0.85 | 1.01 | 0.969 | 0.364 | 0.302 | 1.25 | 1.5 |
| 5/8 | 0.642 | 0.605 | 1.062 | 1.031 | 1.227 | 1.175 | 0.444 | 0.378 | 1.5 | 1.75 |
| 3/4 | 0.768 | 0.729 | 1.25 | 1.212 | 1.443 | 1.383 | 0.524 | 0.455 | 1.75 | 2 |
| 7/8 | 0.895 | 0.852 | 1.438 | 1.394 | 1.66 | 1.589 | 0.604 | 0.531 | 2 | 2.25 |
| 1 | 1.022 | 0.976 | 1.625 | 1.575 | 1.876 | 1.796 | 0.7 | 0.591 | 2.25 | 2.5 |
| 1 1/8 | 1.149 | 1.098 | 1.812 | 1.756 | 2.093 | 2.002 | 0.78 | 0.658 | 2.5 | 2.75 |
| 1 1/4 | 1.277 | 1.223 | 2 | 1.938 | 2.309 | 2.209 | 0.876 | 0.749 | 2.75 | 3 |
| 1 3/8 | 1.404 | 1.345 | 2.188 | 2.119 | 2.526 | 2.416 | 0.94 | 0.81 | 3 | 3.25 |
| 1 1/2 | 1.531 | 1.47 | 2.375 | 2.3 | 2.742 | 2.622 | 1.036 | 0.902 | 3.25 | 3.5 |
| 1 3/4 | 1.785 | 1.716 | 2.75 | 2.662 | 3.175 | 3.035 | 1.196 | 1.054 | 3.75 | 4 |
| 2 | 2.039 | 1.964 | 3.125 | 3.025 | 3.608 | 3.449 | 1.388 | 1.175 | 4.25 | 4.5 |
| 2 1/4 | 2.305 | 2.214 | 3.5 | 3.388 | 4.041 | 3.862 | 1.548 | 1.327 | 4.75 | 5 |
| 2 1/2 | 2.559 | 2.461 | 3.875 | 3.75 | 4.474 | 4.275 | 1.708 | 1.479 | 5.25 | 5.5 |
| 2 3/4 | 2.827 | 2.711 | 4.25 | 4.112 | 4.907 | 4.688 | 1.869 | 1.632 | 5.75 | 6 |
| 3 | 3.081 | 2.961 | 4.625 | 4.475 | 5.34 | 5.102 | 2.06 | 1.815 | 6.25 | 6.5 |
EN 1.4401 Flachscheibe Anwendung
V4A Stahl Verbindungselementen Drehmomentwert
| Nenndurchmesser | Trockendrehmoment (ft-lb) | Threads/in |
|---|---|---|
| 1/4" | 4.7 - 4.2 | 28 - 20 |
| 5/16" | 9.4 - 8.5 | 24 - 18 |
| 3/8" | 17.1 - 15.1 | 24 - 16 |
| 7/16" | 27 - 24.2 | 20 - 14 |
| 9/16" | 59.3 - 53.2 | 18 - 12 |
| 5/8" | 83.2 - 73.4 | 18 - 11 |
| 3/4" | 145 - 131 | 16 - 10 |
| 7/8" | 232 - 210 | 14 - 9 |
| 1" | 353 - 315 | 14 - 8 |
| 1-1/4" | 607 - 548 | 12 - 7 |
| 1-1/2" | 1073 - 954 | 12 - 6 |
| 1-1/2" | 36.9 | 13 |
