In der modernen Fertigungsindustrie zählt die Edelstahl 317L Stiftschraube zu den bevorzugten Verbindungselementen für Anwendungen, bei denen höchste chemische Beständigkeit und mechanische Stabilität gefordert werden. Der Werkstoff zeichnet sich durch einen erhöhten Molybdängehalt von 3–4 % aus, was ihn gegenüber aggressiven Medien wie Chloriden, Schwefelsäure und organischen Säuren deutlich widerstandsfähiger macht als herkömmliche austenitische Stähle.
Die Werkstoff 1.4438 Maschinenschraube wird nach strengen internationalen Normen gefertigt und erfüllt die Anforderungen anspruchsvoller Branchen wie der Chemie-, Pharma- und Lebensmittelindustrie. Durch die präzise Gewindeausführung gewährleistet sie eine zuverlässige Kraftübertragung auch unter dynamischer Belastung.
Besonders in korrosionsintensiven Umgebungen bewährt sich die Inox 317L Innensechskantschraube durch ihre überlegene Lochkorrosionsbeständigkeit und lange Standzeit, was Wartungsintervalle erheblich verlängert und Betriebskosten senkt. Für Flanschverbindungen und Stahlbaukonstruktionen liefert die DIN 1.4438 Außensechskantschraube maßhaltige Präzision nach DIN-Norm und lässt sich effizient mit standardisierten Werkzeugen montieren. Auf internationaler Ebene entspricht die UNS S31703 Sechskantschraube der amerikanischen ASTM-Normierung und ist damit bevorzugter Bestandteil global agierender Projekte, bei denen Normkonformität und Werkstoffnachweis unabdingbar sind.
Die Rostfreier Stahl 317L Flachscheibe übernimmt in Verbindungssystemen eine tragende Rolle bei der gleichmäßigen Lastverteilung und schützt empfindliche Oberflächen vor Beschädigung durch Schraubenkopfdruck. Ihre glatte, oxidationsresistente Oberfläche macht sie auch in Offshore-Umgebungen und Meeresanlagen zum bevorzugten Bauteil.
Als Vollgewindebauteil bietet die AISI 317L Vollgewindestange maximale Flexibilität beim Ablängen und individuellem Zuschnitt für spezifische Konstruktionsanforderungen – ein unschätzbarer Vorteil für maßgefertigte Anlagenkomponenten im Apparate- und Rohrleitungsbau.
Werkstoff 1.4438 Sechskantschraube Spezifikation
| ASTM-Normen | ASTM A193 / ASME SA193 |
|---|---|
| Fertigungsnorm | ASME B18 2.2 und ASME B18 2.1 |
| Größenbereich | M3 bis M100 / 3 mm bis 100 mm |
| Gewindeart | Metrisch, UNC, UNF, BSW |
| Herstellungsverfahren | Kaltgeschmiedet, warmgeschmiedet, CNC-bearbeitet |
| Oberflächenbeschaffenheit | Blank, poliert, PTFE-beschichtet |
| Gewindewinkel | 60° |
| Thermische Ausdehnung | 16 µm/m°C |
| Oberflächenbehandlung | Gebürstete, walzblanke und polierte Oberfläche |
| Werksprüfzeugnis (MTC) | EN 10204/3.1B |
Merkmale der AISI 317L Vollgewindestange
Arten von Stahl 1.4438 Verbindungselementen

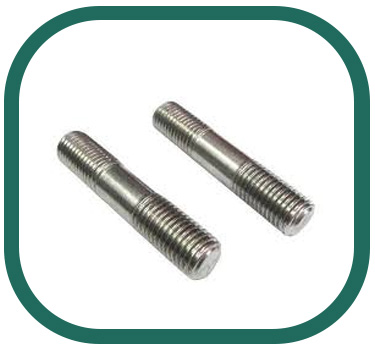

Edelstahl 317L Stiftschraube

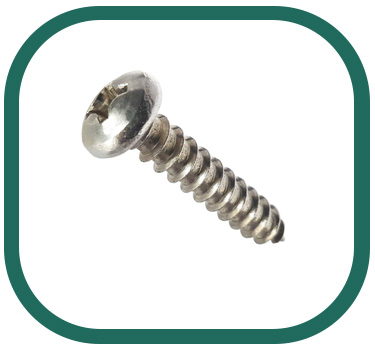

Werkstoff 1.4438 Maschinenschraube

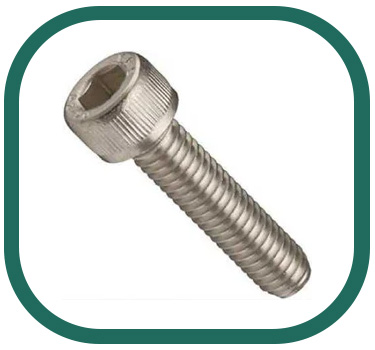

Inox 317L Innensechskantschraube

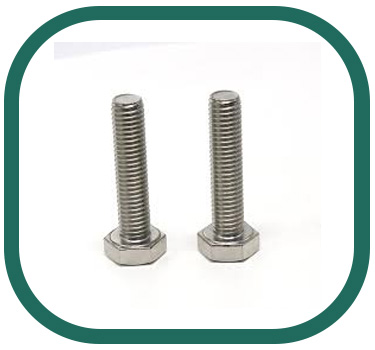

DIN 1.4438 Außensechskantschraube

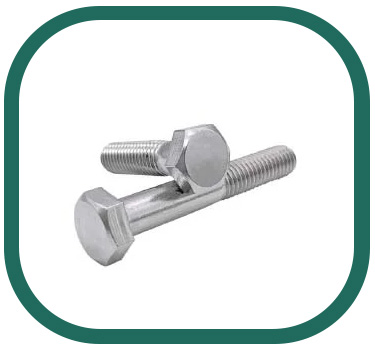

UNS S31703 Sechskantschraube

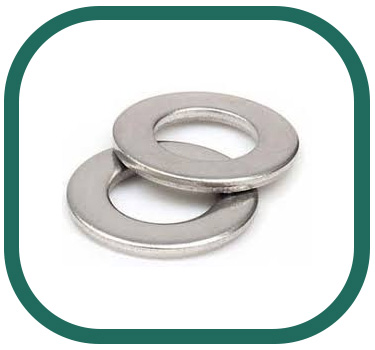

Rostfreier Stahl 317L Flachscheibe

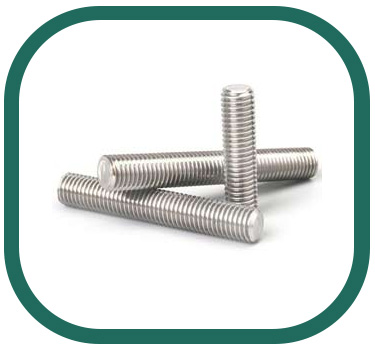

AISI 317L Vollgewindestange

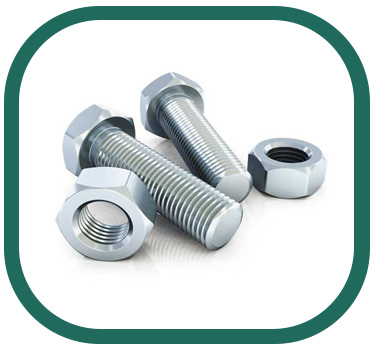

Stahl 1.4438 Verbindungselementen

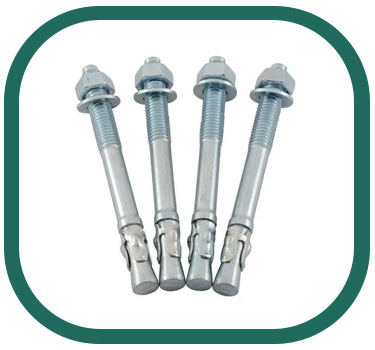

Stahl 317L Ankerschraube
Inox 317L Innensechskantschraube Chemische Zusammensetzung
| C (Kohlenstoff) |
Mn (Mangan) |
Cr (Chrom) |
Ni (Nickel) |
S (Schwefel) |
Si (Silicium) |
P (Phosphor) |
Mo (Molybdän) |
|---|---|---|---|---|---|---|---|
| 0.035 | 2,0 | 18 - 20 | 11.00 - 15.00 | 0,030 | 1,0 | 0,045 | 3.00 - 4.00 |
DIN 1.4438 Maschinenschraube Mechanische Eigenschaften
| Härte HB |
Zugfestigkeit Rm N / mm² |
Dehnung A5,65 |
Dehngrenze Rp0,2 N / mm² |
Elastizitätsmodul kN / mm² |
|---|---|---|---|---|
| ≤ 215 | 500 - 700 | ≥ 40% | ≥ 200 | 200 |
UNS S31703 Außensechskantschraube Äquivalent
| STANDARD | UNS | WERKSTOFF NR. |
|---|---|---|
| Steel 317L | S31703 | 1.4438 |
Rostfreier Stahl 317L Flachscheibe Abmessungen
| Größe | Außendurchmesser | Innendurchmesser | Dicke |
|---|---|---|---|
| M3 | 8MM | 3.6MM | 0.8MM |
| M4 | 10MM | 4.3MM | 1.0MM |
| M5 | 12MM | 5.4MM | 1.0MM |
| M6 | 13MM | 6.5MM | 1.0MM |
| M6 | 17MM | 6.5MM | 1.5MM 2.0MM |
| M8 | 18MM | 8.2MM | 1.0MM 1.2MM 2.0MM 2.5MM |
| M10 | 22MM | 10.5MM | 1.2MM 1.5MM 2.0MM 3.0MM |
| M10 | 30MM | 10.5MM | 2.5MM 3.0MM |
| M10 | 50MM | 11MM | 3.0MM |
| M12 | 26MM | 13MM | 1.5MM 2.0MM 3.0MM |
Stahl 317L Ankerschraube Anwendung
Edelstahl 317L Stiftschraube Warmumformung und Glühen
| Warmumformung | 1149-1260°C |
|---|---|
| Glühen | 1010-1121°C |
Wärmeleitfähigkeit von UNS S31703 Schrauben
| Temperatur, °C | W/m °C |
|---|---|
| 20 | 14 |
| 100 | 15 |
| 200 | 17 |
| 300 | 18 |
| 400 | 20 |
| 500 | 21 |
| 600 | 23 |
1.4438 Schraube – Spezifische Wärmekapazität
| Temperatur, °C | J/kg °C |
|---|---|
| 20 | 485 |
| 100 | 500 |
| 200 | 515 |
| 300 | 525 |
| 400 | 540 |
| 500 | 555 |
| 600 | 575 |
