ANSI B16.5 Legierung C276 Rohrflansche Hersteller, C22 Hastelloy Gewindeflansche Exporteur, Legierung B2 Einschweißflansche, Legierte C22 Muffenschweißflansche / UNS N06022 Hastelloy C22 Aufsteckflansche Lieferant in Germany.
Wir sind spezialisiert auf den Export und die Lieferung von Hastelloy Legierung c276 Rohrflansche, Hastelloy C22 Rohrflansche und Hastelloy b2 Rohrflansche. Wir bieten auch die Hastelloy c276 Rohrflansche nach kundenspezifischen Anforderungen. Wir bieten unsere Produkte Hastelloy C276, C22 und Hastelloy B2 Rohrverschraubungen in verschiedenen Spezifikationen mit unterschiedlicher Größe je nach den Anforderungen der Kunden.
Diese Hastelloy C276 / C22 / B2 Flansche Produkte, Flansche werden unter der Leitung von besten Qualitätskontrollern entworfen und entwickelt. Unsere Produktpalette c276 Hastelloy Flansch ist in verschiedenen Typen, Größen und Qualitäten in Deutschland erhältlich. Unser Produkt, das meistens im chemischen Düngemittel-Rohr, in den pneumatischen Verbindungen und im hydraulischen Rohr verwendet wird.
Hastelloy C276 Flansch Spezifikation
| ANSI Norm - ANSI B16.5, ANSI B16.36, ANSI B16.47, ANSI B16.48, MSS SP44 |
| DIN Norm - DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638, DIN 2673 |
| EN Norm - EN 1092 |
| BS Norm - BS 4504, BS 4504, BS1560, BS10 |
| Spezifikation - ASTM B564, B160, B472 / ASME SB564, SB160, SB472 |
| Materialien Grad - Hastelloy C276, Hastelloy C22, Hastelloy B2 |
| Größe - 1/2″to 24″ |
| Druckstufen - Klasse 150, Klasse 300, Klasse C276, Klasse C276, Klasse 900, Klasse 1500, Klasse 2500, PN6, PN10, PN16, PN25, PN40, PN64 usw. |
Legierung C276 Muffenschweißflansch Chemische Zusammensetzung
| Grad | C (Kohlenstoff) |
Mn (Mangan) |
Si (Silicium) |
Ni (Nickel) |
S (Schwefel) |
Cr (Chrom) |
P (Phosphor) |
Cu (Kupfer) |
Co (Cobalt) |
Mo (Molybdän) |
W (Wolfram) |
V (Vanadium) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.4819 | 0,01 | 1,0 | 0,08 | 51,0 - 63,0 | 0,01 | 15,0 - 16,5 | 0,02 | - | 2,5 | 15,0 - 17,0 | 3,0 - 4,5 | 0,3 |
| 2.4602 | 0,01 | 0,5 | 0,08 | 50,0 - 63,0 | 0,01 | 20,0 - 22,5 | 0,025 | - | 2,5 | 12,5 - 14,5 | 2,5 - 3,5 | 0,35 |
| 2.4617 | 0,01 | 1,00 | 0,08 | 66.8 - 69 | 0,015 | 1,00 | 0,025 | 0,50 | 1,00 | 26,00 - 30,00 | - | - |
UNS N10276 Blindflansch Mechanische Eigenschaften
| Grad | Dehngrenze Rp0,2 N / mm² |
Zugfestigkeit Rm N / mm² |
Dehnung A5,65 |
Elastizitätsmodul kN / mm² |
Härte HB |
|---|---|---|---|---|---|
| Hastelloy C276 | ≥ 310 | 700 | ≥ 30% | 208 | ≤ 240 |
| Hastelloy C22 | ≥ 310 | 690 - 950 | ≥ 45% | 206 | ≤ 240 |
| Hastelloy B2 | 340-325 | 755-745 | - | - | - |
DIN 2.4819 Reduzierflansch Äquivalent
| STANDARD | UNS | OR | EN | JIS | GOST | WERKSTOFF NR. |
| Hastelloy c276 | N10276 | ЭП760 | NiMo16Cr15W | NW 0276 | ХН65МВУ | 2.4819 |
| Hastelloy c22 | N06022 | - | NiCr21Mo14W | NW 6022 | - | 2.4602 |
| Hastelloy b2 | N10665 | - | - | - | - | 2.4617 |
Hastelloy C22 Muffenschweißflansch Maße
| Nennweite des Rohrs | Außendurchmesser (O) | Dicke (T) | Erhöhter Gesichtsdurchmesser (R) | Länge durch Nabe (Y) | Nabendurchmesser (X) | Bohrung (B1) | Bohrung (B2) | Tiefe der Buchse (D) | Ungefähres Gewicht (lbs) | Lochkreis (C) | Anzahl der Löcher | Durchmesser der Löcher |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2 | 3.5 | 0.44 | 1.38 | 0.63 | 1.19 | 0.62 | 0.88 | 0.38 | 1 | 2.38 | 4 | 0.63 |
| 3/4 | 3.88 | 0.5 | 1.69 | 0.63 | 1.5 | 0.82 | 1.09 | 0.44 | 2 | 2.75 | 4 | 0.63 |
| 1 | 4.25 | 0.56 | 2 | 0.69 | 1.94 | 1.05 | 1.36 | 0.5 | 2 | 3.13 | 4 | 0.63 |
| 1 1/4 | 4.63 | 0.63 | 2.5 | 0.81 | 2.31 | 1.38 | 1.7 | 0.56 | 3 | 3.5 | 4 | 0.63 |
| 1 1/2 | 5 | 0.69 | 2.88 | 0.88 | 2.56 | 1.61 | 1.95 | 0.63 | 3 | 3.88 | 4 | 0.63 |
| 2 | 6 | 0.75 | 3.63 | 1 | 3.06 | 2.07 | 2.44 | 0.69 | 5 | 4.75 | 4 | 0.75 |
| 2 1/2 | 7 | 0.88 | 4.13 | 1.13 | 3.56 | 2.47 | 2.94 | 0.75 | 7 | 5.5 | 4 | 0.75 |
| 3 | 7.5 | 0.94 | 5 | 1.19 | 4.25 | 3.07 | 3.57 | 0.81 | 8 | 6 | 4 | 0.75 |
| 3 1/2 | 8.5 | 0.94 | 5.5 | 1.25 | 4.81 | 3.55 | 4.07 | 0.88 | 11 | 7 | 8 | 0.75 |
| 4 | 9 | 0.94 | 6.19 | 1.31 | 5.31 | 4.03 | 4.57 | 0.94 | 13 | 7.5 | 8 | 0.75 |
| 5 | 10 | 0.94 | 7.31 | 1.44 | 6.44 | 5.05 | 5.66 | 0.94 | 15 | 8.5 | 8 | 0.88 |
| 6 | 11 | 1 | 8.5 | 1.56 | 7.56 | 6.07 | 6.72 | 1.06 | 19 | 9.5 | 8 | 0.88 |
| 8 | 13.5 | 1.13 | 10.63 | 1.75 | 9.69 | 7.98 | 8.72 | 1.25 | 30 | 11.75 | 8 | 0.88 |
| 10 | 16 | 1.19 | 12.75 | 1.94 | 12 | 10.02 | 10.88 | 1.31 | 43 | 14.25 | 12 | 1 |
| 12 | 19 | 1.25 | 15 | 2.19 | 14.38 | 12 | 12.088 | 1.56 | 64 | 17 | 12 | 1 |
| 14 | 21 | 1.38 | 16.25 | 2.25 | 15.75 | 13.25 | 14.14 | 1.63 | 90 | 18.75 | 12 | 1.13 |
| 16 | 23.5 | 1.44 | 18.5 | 2.5 | 18 | 15.25 | 16.16 | 1.75 | 98 | 21.25 | 16 | 1.13 |
| 18 | 25 | 1.56 | 21 | 2.69 | 19.88 | 17.25 | 18.18 | 1.94 | 130 | 22.75 | 16 | 1.25 |
| 20 | 27.5 | 1.69 | 23 | 2.88 | 22 | 19.25 | 20.2 | 2.13 | 165 | 25 | 20 | 1.25 |
| 22 | 29.5 | 1.81 | 25.25 | 3.13 | 24.25 | 21.25 | 22.22 | 2.38 | 185 | 27.25 | 20 | 1.38 |
| 24 | 32 | 1.88 | 27.25 | 3.25 | 26.13 | 23.25 | 24.25 | 2.5 | 220 | 29.5 | 20 | 1.38 |
Nickellegierung 2.4819 / 2.4617 / 2.4602 Flansch Typen

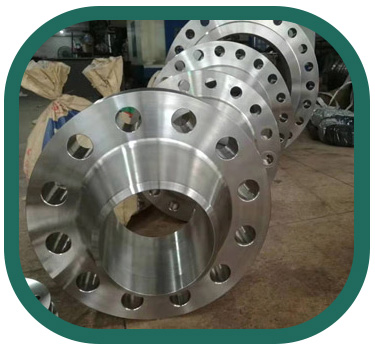

Hastelloy C276 Vorschweißflansch

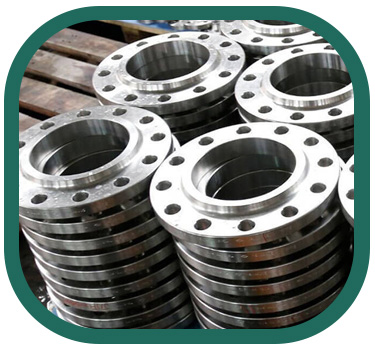

Nickellegierung 2.4602 Muffenschweißflansch

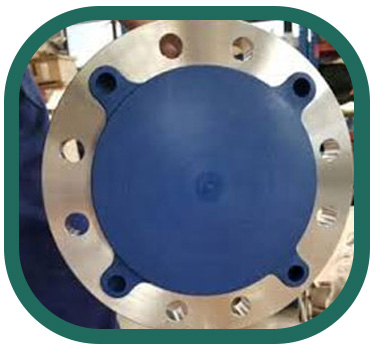

DIN 2.4819 Aufsteckflansch

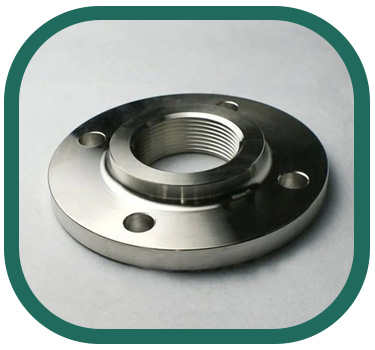

Legierung C276 Gewindeflansch

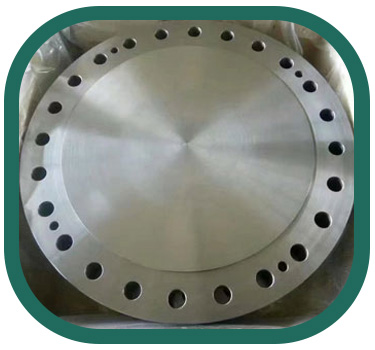

UNS N10276 Blindflansch

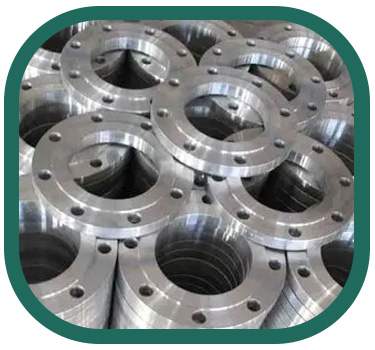

Legierung C22 Loser Flansch

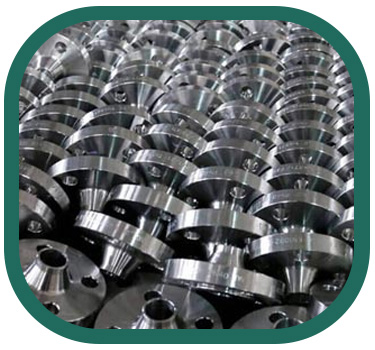

Nickellegierung 2.4819 Reduzierflansch

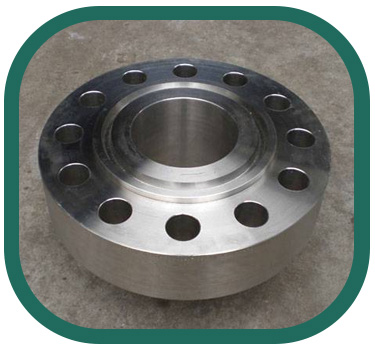

Hastelloy C22 RTJ-Flansch

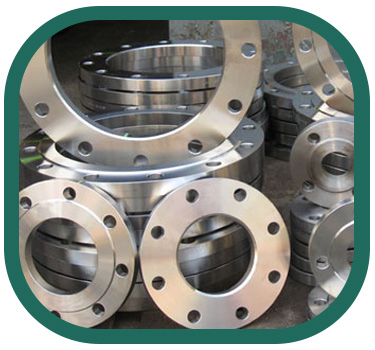

Nickellegierung 2.4617 Flachflansch

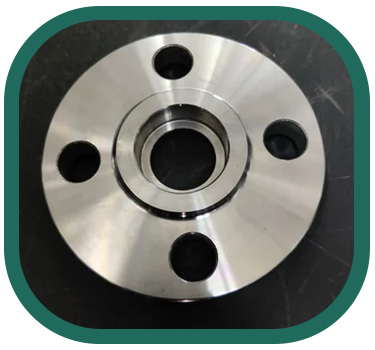

Hastelloy B2 Nut und Feder Flansch
| Legierte C276 Gewindeflansche | C22 Hastelloy Legierung Schweißflansche | Legierung C22 Aufsteckflansche |
| Legierte N06022 Sockel Schweißflansche | Legierung C22 Überlappungsflansche | Legierte C276 Plattenflansche |
| Legierung C276 Reduzierflansche | C22 Legierte Messflansche | C276 Legierung ASTM-Flansche |
| Legierte C276 ANSI-Flansche | Hastelloy Legierung C22 DIN-Flansche | Legierung N10276 Flachflansche |
| Legierung C22 Brillenpanzerflansche | Hastelloy C276 Vierkantflansche | C22 Hastelloy Schraubflansche |
| Legierung C276 Legierte SORF-Flansche | Hastelloy Legierung C22 RTJ-Flansche | Legierung C276 Rohrflansche |
