ANSI B16.5 Titanium Gr2 Rohrflansche Hersteller, Gr5 Legierung Gewindeflansche Exporteur, Legierung Gr2 Einschweißflansche, Titanium Gr5 Muffenschweißflansche / UNS R50400 Titanium Aufsteckflansche Lieferant in Germany.
Wir haben uns als der führende Lieferant, Lager und Exporteur von bester Qualität Titan gr2 Flansche und Titan gr5 Flansche etabliert. Diese Titanium Gr2 Flansche sind in Standardspezifikationen erhältlich, unsere Produktpalette kann auch nach den Anforderungen unserer Kunden angepasst werden.
Diese werden unter Verwendung von hochwertigem Material und fortschrittlicher Technologie entwickelt, um die unterschiedlichen Anforderungen unserer Kunden zu erfüllen. Wir bieten auch in verschiedenen Formen wie Titan gr2 Flansch, Titan gr2 slip on Flansche, Titan gr5 Reduzierflansche, Titan gr5 Blindflansche, Titan gr2 Rohrflansche, Buchse Schweißflansch. Diese Hastelloy Pipe Flansche werden in verschiedenen Industriezweigen wie Petrochemie, Erdöl, Maschinenbau, Automobil, Chemie und Öl und Gas usw. verwendet.
Titan Grad 2 Flansch Spezifikation
| ANSI Norm - ANSI B16.5, ANSI B16.36, ANSI B16.47, ANSI B16.48, MSS SP44 |
| DIN Norm - DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638, DIN 2673 |
| EN Norm - EN 1092 |
| BS Norm - BS 4504, BS 4504, BS1560, BS10 |
| Spezifikation - ASTM B564, B160, B472 / ASME SB564, SB160, SB472 |
| Materialien Grad - Titanium Legierung Gr2, Titanium Legierung Gr5 |
| Größe - 1/2″to 24″ |
| Druckstufen - Klasse 150, Klasse 300, Klasse Gr2, Klasse Gr2, Klasse 900, Klasse 1500, Klasse 2500, PN6, PN10, PN16, PN25, PN40, PN64 usw. |
DIN 3.7035 Muffenschweißflansch Chemische Zusammensetzung
| Grad | Ti (Titan) |
H Wasserstoff |
N (Stickstoff) |
Al (Aluminium) |
V (Vanadium) |
C (Kohlenstoff) |
O Sauerstoff |
|---|---|---|---|---|---|---|---|
| 3.7035 | 99.2 | 0.015 | 0.03 | - | - | 0.1 | 0.25 |
| 3.7165 | 90 | - | - | 6 | 4 | - | 0.2 |
Reintitan Grade 2 Blindflansch Mechanische Eigenschaften
| Dehngrenze Rp0,2 N / mm² |
Zugfestigkeit Rm N / mm² |
Dehnung A5,65 |
Elastizitätsmodul kN / mm² |
Härte HB |
|---|---|---|---|---|
| 275 | ≥ 345 | 20% | 105 | 150 |
UNS R50400 Aufsteckflansch Äquivalent
| STANDARD | UNS | WERKSTOFF NR. |
| Titanium Gr 2 | R50400 | 3.7035 |
| Titanium Gr 5 | R56400 | 3.7165 |

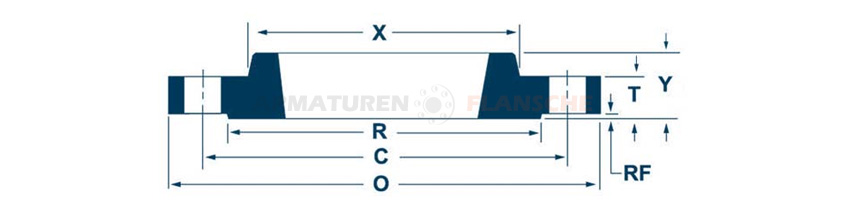

Werkstoff 3.7165 Gewindeflansch Maße
| Nennweite des Rohrs | Außendurchmesser (O) | Dicke (T) | Durchmesser der erhabenen Fläche (R) | Länge durch Nabe (Y) | Nabendurchmesser (X) | Ungefähres Gewicht (lbs) | Lochkreis (C) | Anzahl der Löcher | Durchmesser der Löcher |
|---|---|---|---|---|---|---|---|---|---|
| 1/2 | 3.75 | 0.56 | 1.38 | 0.88 | 1.5 | 2 | 2.63 | 4 | 0.63 |
| 3/4 | 4.63 | 0.63 | 1.69 | 1 | 1.88 | 3 | 3.25 | 4 | 0.75 |
| 1 | 4.88 | 0.69 | 2 | 1.06 | 2.13 | 3 | 3.5 | 4 | 0.75 |
| 1.25 | 5.25 | 0.75 | 2.5 | 1.06 | 2.5 | 4 | 3.88 | 4 | 0.75 |
| 1.5 | 6.13 | 0.81 | 2.88 | 1.19 | 2.75 | 6 | 4.5 | 4 | 0.88 |
| 2 | 6.5 | 0.88 | 3.63 | 1.31 | 3.31 | 7 | 5 | 8 | 0.75 |
| 2.5 | 7.5 | 1 | 4.13 | 1.5 | 3.94 | 10 | 5.88 | 8 | 0.88 |
| 3 | 8.25 | 1.13 | 5 | 1.69 | 4.63 | 13 | 6.63 | 8 | 0.88 |
| 3.5 | 9 | 1.19 | 5.5 | 1.75 | 5.25 | 17 | 7.25 | 8 | 0.88 |
| 4 | 10 | 1.25 | 6.19 | 1.88 | 5.75 | 22 | 7.88 | 8 | 0.88 |
| 5 | 11 | 1.38 | 7.31 | 2 | 7 | 28 | 9.25 | 8 | 0.88 |
| 6 | 12.5 | 1.44 | 8.5 | 2.06 | 8.13 | 39 | 10.63 | 12 | 0.88 |
| 8 | 15 | 1.63 | 10.63 | 2.44 | 10.25 | 58 | 13 | 12 | 1 |
| 10 | 17.5 | 1.88 | 12.75 | 2.62 | 12.63 | 81 | 15.25 | 16 | 1.13 |
| 12 | 20.5 | 2 | 15 | 2.88 | 14.75 | 115 | 17.75 | 16 | 1.25 |
| 14 | 23 | 2.13 | 16.25 | 3 | 16.75 | 165 | 20.25 | 20 | 1.25 |
| 16 | 25.5 | 2.25 | 18.5 | 3.25 | 19 | 190 | 22.5 | 20 | 1.38 |
| 18 | 28 | 2.38 | 21 | 3.5 | 21 | 250 | 24.75 | 24 | 1.38 |
| 20 | 30.5 | 2.5 | 23 | 3.75 | 23.13 | 315 | 27 | 24 | 1.38 |
| 22 | 33 | 2.63 | 25.25 | 4 | 25.25 | 370 | 29.25 | 24 | 1.63 |
| 24 | 36 | 2.75 | 27.25 | 4.19 | 27.63 | 475 | 32 | 24 | 1.63 |
Reintitan Grade 2 / Grade 5 Flansch Typen

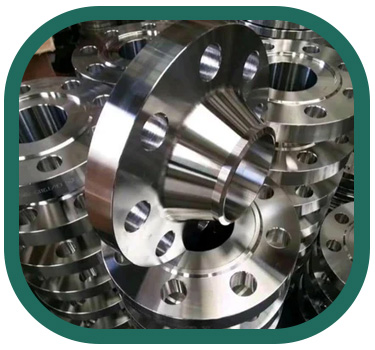

DIN 3.7035 Vorschweißflansch

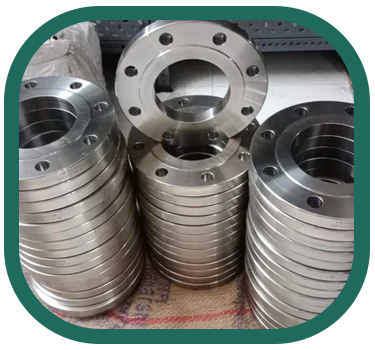

Reintitan Grade 2 Muffenschweißflansch

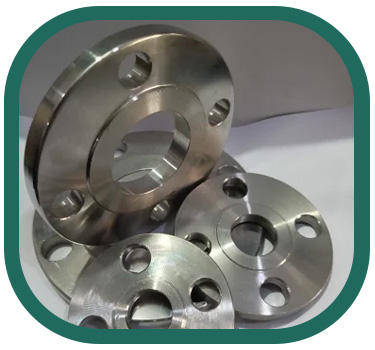

UNS R50400 Aufsteckflansch

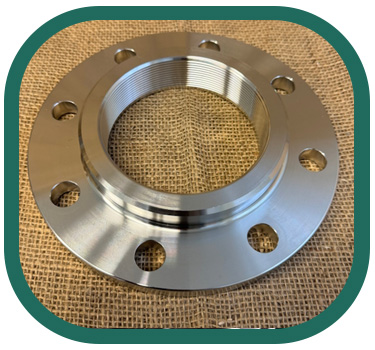

Werkstoff 3.7035 Gewindeflansch

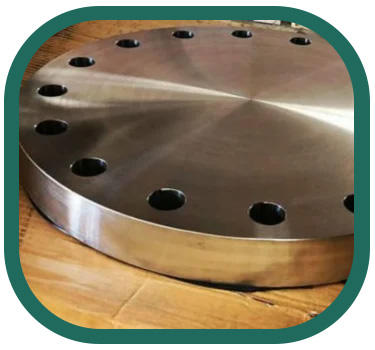

DIN 3.7165 Blindflansch

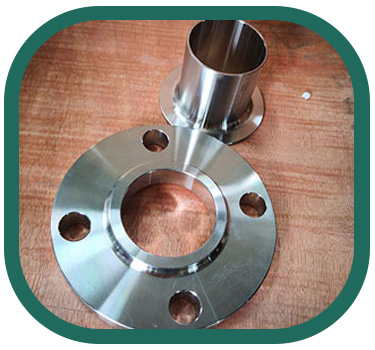

Titan Grad 2 Loser Flansch

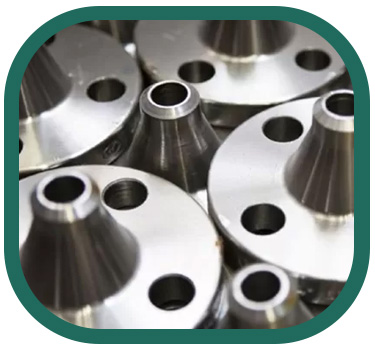

UNS R56400 Reduzierflansch

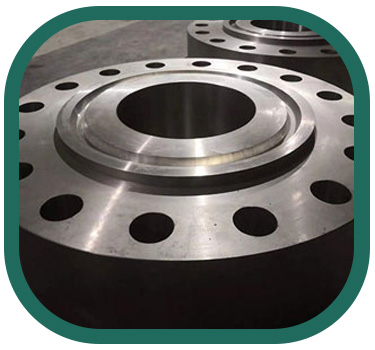

Werkstoff 3.7165 RTJ-Flansch

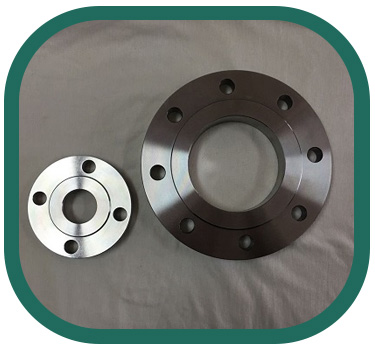

Titan Grad 5 Flachflansch

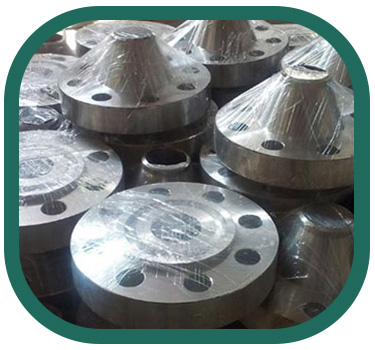

Titanlegierung Ti-6Al-4V Nut und Feder Flansch
| Legierte Gr2 Gewindeflansche | Gr5 Titanium Legierung Schweißflansche | Legierung Gr5 Aufsteckflansche |
| Legierte R50400 Sockel Schweißflansche | Legierung Gr5 Überlappungsflansche | Legierte Gr2 Plattenflansche |
| Legierung Gr2 Reduzierflansche | Gr5 Legierte Messflansche | Gr2 Titanium Legierung ASTM-Flansche |
| Legierte Gr2 ANSI-Flansche | Titanium Legierung Gr5 DIN-Flansche | Legierung R56400 Flachflansche |
| Legierung Gr5 Brillenpanzerflansche | Titanium Legierung Gr2 Vierkantflansche | Gr5 Titanium Legierung Schraubflansche |
| Legierung Gr2 Legierte SORF-Flansche | Titanium Legierung Gr5 RTJ-Flansche | Legierung Gr2 Rohrflansche |
