ANSI B16.5 Monel Legierung 400 Rohrflansche Hersteller, K500 Monel Legierung Gewindeflansche Exporteur, Legierung 400 Einschweißflansche, Legierte K500 Muffenschweißflansche / UNS N04400 Monel Legierung Aufsteckflansche Lieferant in Germany.
Unsere Produktpalette umfasst 400 Monel Rohrflansche und legierte k500 Flansche, Überlappungsflansche, Blechflansche, Reduzierflansche, Monel K500 Messflansche, Gewindeflansche, Monel K500 Schweißflansche, Aufsteckflansche, Muffenflansche, Alloy 400 Blindflansche, ASTM-Flansche, Alloy 400 ANSI-Flansche, DIN-Flansche, Alloy K500-Flachflansche, Brillengehäuseflansche, Vierkantflansche, Schraubenflansche, SORF-Flansche, RTJ-Flansche. Wir haben rund 2000 Ton Legierung 400 Flansche und Legierung K500 Rohrflansche Material auf Lager in verschiedenen Größen und verschiedenen Arten.
Wir haben uns als der am meisten Lagerbestückte und Lieferant von qualitativ hochwertigen Monel-Legierung 400 Rohrflanschen etabliert. Diese Monel 400 Flansche und Monel K500 Flansche sind in Standard-Spezifikationen erhältlich, unsere Produktpalette kann auch nach den Anforderungen unserer Kunden angepasst werden. Wir bieten auch in verschiedenen Formen wie Legierung 400, Legierung K500 Slip auf Flansche, Öffnung Flansche, Blindflansche, Muffe Schweißflansche, etc.
Monel 400 Flansch Spezifikation
| ANSI Norm - ANSI B16.5, ANSI B16.36, ANSI B16.47, ANSI B16.48, MSS SP44 |
| DIN Norm - DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638, DIN 2673 |
| EN Norm - EN 1092 |
| BS Norm - BS 4504, BS 4504, BS1560, BS10 |
| Spezifikation - ASTM B564, B160, B472 / ASME SB564, SB160, SB472 |
| Materialien Grad - Monel Legierung 400, Monel Legierung K500 |
| Größe - 1/2″to 24″ |
| Druckstufen - Klasse 150, Klasse 300, Klasse 400, Klasse 600, Klasse 900, Klasse 1500, Klasse 2500, PN6, PN10, PN16, PN25, PN40, PN64 usw. |
UNS N04400 Vorschweißflansch Chemische Zusammensetzung
| Grad | C (Kohlenstoff) |
Mn (Mangan) |
Si (Silicium) |
Ni (Nickel) |
Al (Aluminium) |
Cu (Kupfer) |
Fe (Eisen) |
S (Schwefel) |
Ti (Titan) |
|---|---|---|---|---|---|---|---|---|---|
| 2.436 | 0,15 | 2,0 | 0,5 | 63,0 | 0,5 | 28,0 - 34,0 | 1,0 - 2,5 | - | - |
| 2.4375 | 0.20 | 1.5 | 0.5 | ≥ 63.0 | 2.20-3.50 | 27.0-34.0 | 0.50-2.00 | 0.015 | 0.30-1.00 |
Werkstoff 2.4360 Aufsteckflansch Mechanische Eigenschaften
| Dehngrenze Rp0,2 N / mm² |
Zugfestigkeit Rm N / mm² |
Dehnung A5,65 |
Elastizitätsmodul kN / mm² |
|---|---|---|---|
| ≥ 175 | ≥ 450 | ≥ 30% | 182 |
Alloy 400 NiCu30Fe Blindflansch Äquivalent
| STANDARD | EN | UNS | AFNOR | JIS | WERKSTOFF NR. | GOST | BS |
| Monel 400 | NiCu30Fe | N04400 | NU-30M | NW 4400 | 2.4360 | МНЖМц 28-2,5-1,5 | NA 13 |
| Monel K500 | - | N05500 | - | - | 2.4375 | - | - |
Stahl 2.4375 Vorschweißflansch Maße
| Nennweite des Rohrs | Außendurchmesser (O) | Dicke (T) | Durchmesser der erhabenen Fläche (R) | Länge durch Nabe (Y) | Schweißpunkt (A) | Nabendurchmesser (X) | Bohrung (B) | Ungefähres Gewicht (lbs) | Lochkreis (C) | Anzahl der Löcher | Durchmesser der Löcher |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2 | 3.5 | 0.44 | 1.38 | 1.88 | 0.84 | 1.19 | 0.62 | 2 | 2.38 | 4 | 0.63 |
| 3/4 | 3.88 | 0.5 | 1.69 | 2.06 | 1.05 | 1.5 | 0.82 | 2 | 2.75 | 4 | 0.63 |
| 1 | 4.25 | 0.56 | 2 | 2.19 | 1.32 | 1.94 | 1.05 | 3 | 3.13 | 4 | 0.63 |
| 1 1/4 | 4.63 | 0.63 | 2.5 | 2.25 | 1.66 | 2.31 | 1.38 | 3 | 3.5 | 4 | 0.63 |
| 1 1/2 | 5 | 0.69 | 2.88 | 2.44 | 1.9 | 2.56 | 1.61 | 4 | 3.88 | 4 | 0.63 |
| 2 | 6 | 0.75 | 3.63 | 2.5 | 2.38 | 3.06 | 2.07 | 6 | 4.75 | 4 | 0.75 |
| 2 1/2 | 7 | 0.88 | 4.13 | 2.75 | 2.88 | 3.56 | 2.47 | 8 | 5.5 | 4 | 0.75 |
| 3 | 7.5 | 0.94 | 5 | 2.75 | 3.5 | 4.25 | 3.07 | 10 | 6 | 4 | 0.75 |
| 3 1/2 | 8.5 | 0.94 | 5.5 | 2.81 | 4 | 4.81 | 3.55 | 12 | 7 | 8 | 0.75 |
| 4 | 9 | 0.94 | 6.19 | 3 | 4.5 | 5.31 | 4.03 | 15 | 7.5 | 8 | 0.75 |
| 5 | 10 | 0.94 | 7.31 | 3.5 | 5.56 | 6.44 | 5.05 | 19 | 8.5 | 8 | 0.88 |
| 6 | 11 | 1 | 8.5 | 3.5 | 6.63 | 7.56 | 6.07 | 24 | 9.5 | 8 | 0.88 |
| 8 | 13.5 | 1.13 | 10.63 | 4 | 8.63 | 9.69 | 7.98 | 39 | 11.75 | 8 | 0.88 |
| 10 | 16 | 1.19 | 12.75 | 4 | 10.75 | 12 | 10.02 | 52 | 14.25 | 12 | 1 |
| 12 | 19 | 1.25 | 15 | 4.5 | 12.75 | 14.38 | 12 | 80 | 17 | 12 | 1 |
| 14 | 21 | 1.38 | 16.25 | 5 | 14 | 15.75 | 13.25 | 110 | 18.75 | 12 | 1.13 |
| 16 | 23.5 | 1.44 | 18.5 | 5 | 16 | 18 | 15.25 | 140 | 21.25 | 16 | 1.13 |
| 18 | 25 | 1.56 | 21 | 5.5 | 18 | 19.88 | 17.25 | 150 | 22.75 | 16 | 1.25 |
| 20 | 27.5 | 1.69 | 23 | 5.69 | 20 | 22 | 19.25 | 180 | 25 | 20 | 1.25 |
| 22 | 29.5 | 1.81 | 25.25 | 5.88 | 22 | 24.25 | 21.25 | 225 | 27.25 | 20 | 1.38 |
| 24 | 32 | 1.88 | 27.25 | 6 | 24 | 26.13 | 23.25 | 260 | 29.5 | 20 | 1.38 |
Werkstoff 2.4360 / 2.4375 Flansch Typen

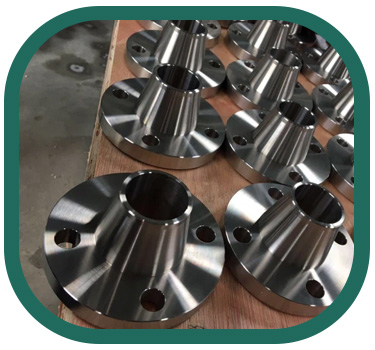

Stahl 2.4360 Vorschweißflansch

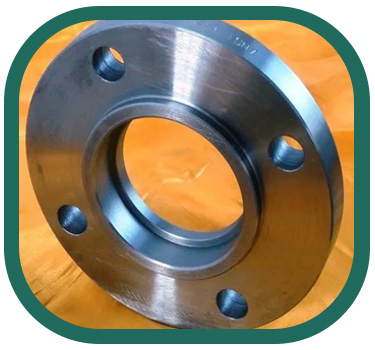

Monel K500 Muffenschweißflansch

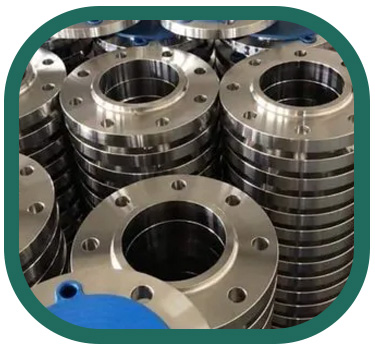

Alloy 400 NiCu30Fe Aufsteckflansch

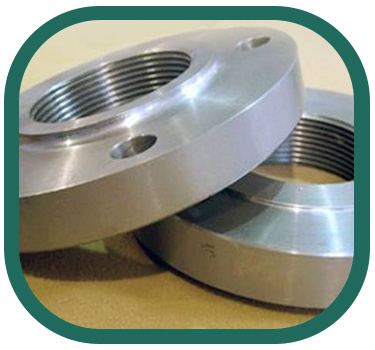

UNS N04400 Gewindeflansch

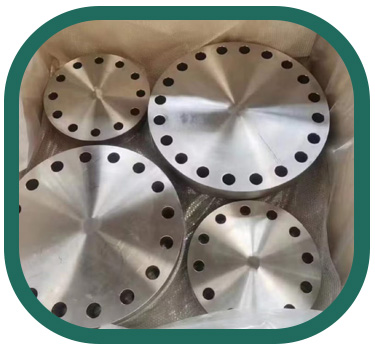

Werkstoff 2.4360 Blindflansch

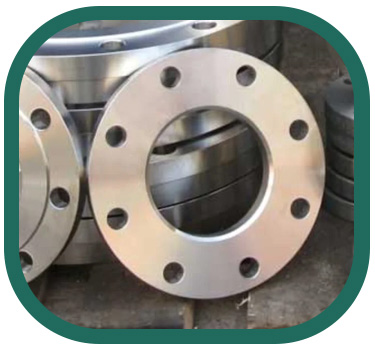

Monel-Legierung 400 Loser Flansch

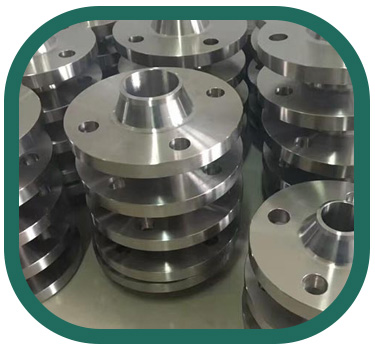

Monel 400 Reduzierflansch

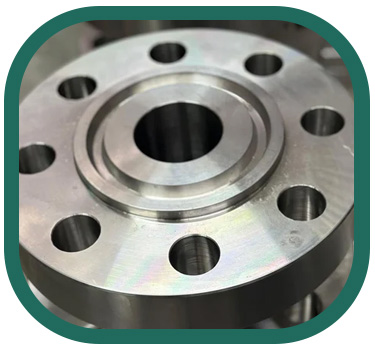

UNS N05500 RTJ-Flansch

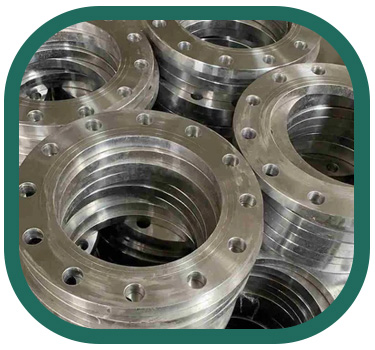

Werkstoff 2.4375 Flachflansch

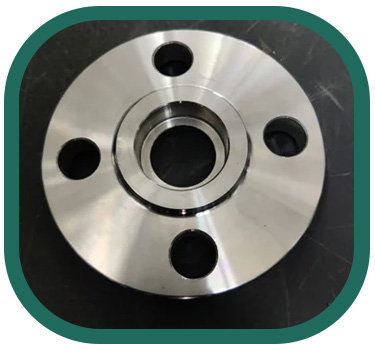

Monel-Legierung K500 Nut und Feder Flansch
| Legierte 400 Gewindeflansche | K500 Monel Legierung Schweißflansche | Legierung K500 Aufsteckflansche |
| Legierte N04400 Sockel Schweißflansche | Legierung K500 Überlappungsflansche | Legierte 400 Plattenflansche |
| Legierung 400 Reduzierflansche | K500 Legierte Messflansche | 400 Monel Legierung ASTM-Flansche |
| Legierte 400 ANSI-Flansche | Monel Legierung K500 DIN-Flansche | Legierung N05500 Flachflansche |
| Legierung K500 Brillenpanzerflansche | Monel Legierung 400 Vierkantflansche | K500 Monel Legierung Schraubflansche |
| Legierung 400 Legierte SORF-Flansche | Monel Legierung K500 RTJ-Flansche | Legierung 400 Rohrflansche |
